555定时器构成闭环三相信号源

浏览
发布时间 2009-03-29

  本电路由三个相同的施密特触发器组成闭环回路,首尾相接,每个触发器的延时时间为tD=1.1(RP+R)C,延时时间tD就是C上的电压升高到1/3VDD所需要的时间。而555复位后,C上的电荷是通过R、W对前一级IC的输出端(3脚)进行灌电流放电的,因而与C的充电时间常数一样。因此,每个触发电路的输出端每改变一次要经过三个单稳触发电路传输,所需时间是3tD。故每个IC的输出周期T=6tD。对应的频率

f=1/T=1/6×1.1(RP+R)C

  从一个闭环周期来看,每个tD对应60度的相位角,故闭合环路的引出端V1、V2、V3各相隔120度,组成一个三相信号源。图中参数对应的频率在1~1000Hz,根据实际需要调节RP,以得到所需的频率。微分电路R1、C1的值袖所需的脉冲宽度和负载而选定。

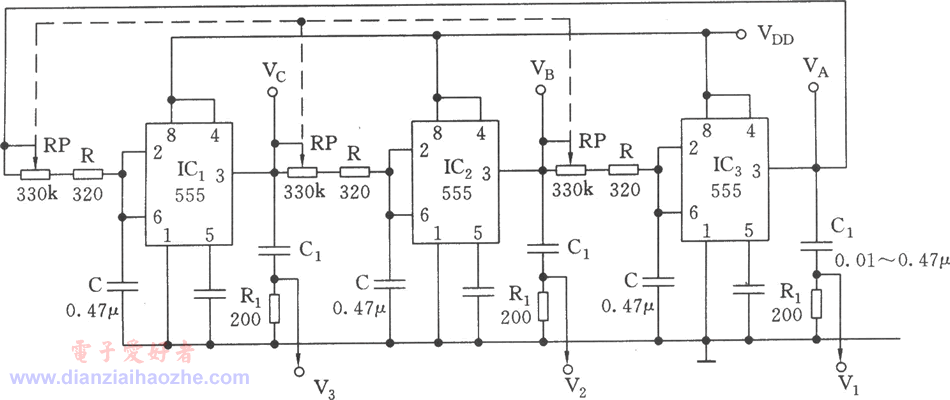

555定时器构成的闭环三相信号源电路
