可调节的555时基压控式振荡器

浏览
发布时间 2009-03-29

  本电路中,555时基电路构成了一个压控式振荡器,控制端配合场效应管可实现占空比的大范围调节,电路如图

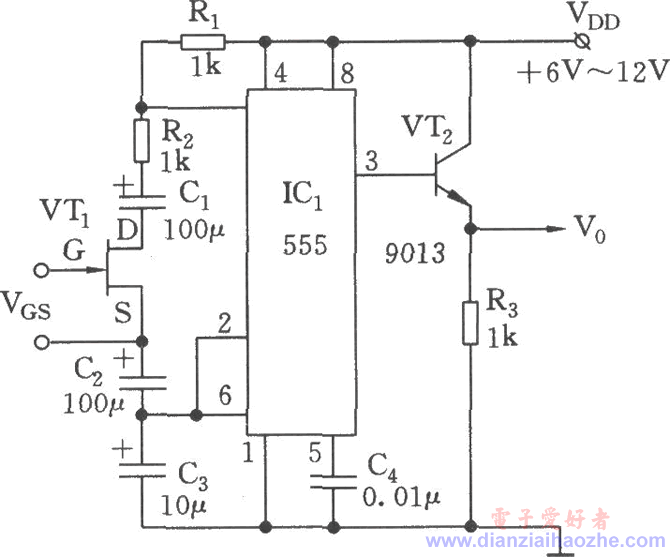

555时基构成的可调占空比压控式振荡器

  电路中,555时基、电阻R1、R2、电容C1~C3及三极管VT1构成一个压控式多谐振荡器,场效应管(JFET)VT在这里等效为压控电阻,通过改变其门(G)-源(S)电压VGs可改变VT-的漏(D)、源(S)间的阻抗。

  接在场效应管漏极D和源极S的耦合电容C1、C2,用于防止其余电路的直流电压对JFET的影响。为不使耦合电容影响时基电路的充、放电时间,C1、C2的大小宜选为定时电容C3容值的10倍。

  该电路的优点在于:通过场效应管门一源间电压VGs的变化,使VT1形成一个可调范围很大的可变电阻Rx(可大至几百kΩ),从而获得极大的占空比和周期的变化。
