XG4140内部电路图和外接接线图

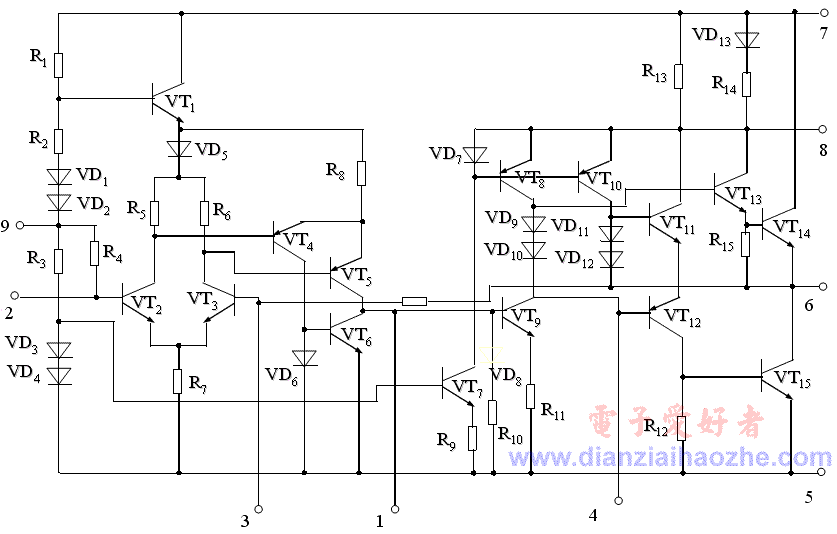

　　XG4140是一种专用型音响功放集成电路，它具静态电流小、效率高、失真小、电源电压范围宽等优点。下面是XG4140的内部电路图（点击电路图可放大）：

　　XG4140由以下四个部分组成：

　　１、输入级
　　由VT2、VT3、VD5、R5、R6、R7、VT4、VT5、R8、VT6和VD6等元器件组成。其中VT2、VT3构成第一级差放电路，VT4、VT5构成第二级差放电路。采用这种 NPN和 PNP型互补的两级差放电路的优点是：抑制共模信号能力较强，零漂较小；第一级差放为双端输出方式，既可减小零漂，又可提高差模增益；第二级差放经VT6管实现了双出变单出，同时又实现了电平移动。

　　２、驱动级
　　是一个具温补的共射放大电路，由VT8、VT9、VD8~VD10、R10 和 R11等组成。其中 VT8 是 VT9 的有源负载，VD8 和 R10为 VT9的基偏电路，VD8还具有温补作用。

　　３、输出级
　　是复合管准互补功放电路，VT13、VT14组成NPN型复合管，VT8 通过 VD9 、VD10 为 它提供合适的偏压； VT12和VT15复合成PNP型管，VT10、 VT11、 VD11、 VD12为它提供偏压。

　　４、偏置电路
　　除（2）、（3）中已介绍的偏置电路外，还有①VT1、VD1~VD4、R1、R2和R3等组成的电路为输入级提供偏置。VT1是射极输出方式，它同时为两级差放提供稳定的偏压；②VT7、R9、VD7、R13为恒流源VT8、VT10提供基偏电压。

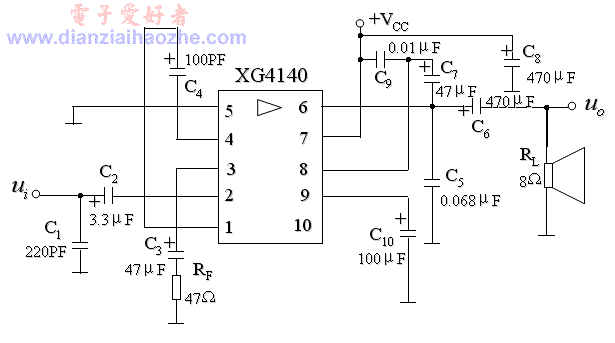

　　上图是XG4140的典型应用电路。其中C1用于滤掉ui中的高频分量，C2是隔直耦合电容；C3、RF支路与芯片内部 R16构成反馈网络，引入总体电压串联负反馈；C4为相位补偿电容，消除自激振荡。同学们可对照图8-10、图8-11，自行分别说明以下电容的作用：①C6；②C7；③C5；④C9。
