LM386内部电路图和外部接线图

浏览
发布时间 2009-04-13

   LM386是一款通用型音频功放集成电路,它具有以下特点:

  • 频响宽(可达数百千赫)
  • 功耗低(常温下为660mW)
  • 电源电压范围宽(4~16V)
  • 外接元件少
  • 使用时不需加散热片

LM386内部电路图

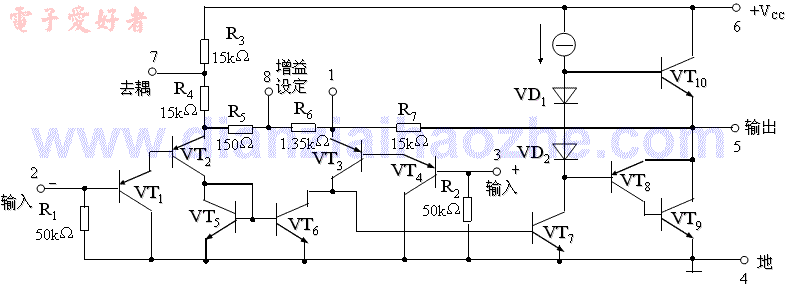

图一

  图一是LM386内部电路图(点击电路图可放大)。它由三级所组成:

  1、输入级
  由VT2、VT3级成差放电路,双入单出,VT1、VT4管为其偏置电路,VT5、VT6是它的恒流源负载。

  2、驱动级
  由VT7管组成共射放大电路,该管集电极带有恒流源负载。

  3、输出级
  由VT8~VT10管组成准互补功放电路,其中VT8 、VT9复合成等效PNP型管,VD1、VD2是输出级的小偏置电路。

LM386外部接线图

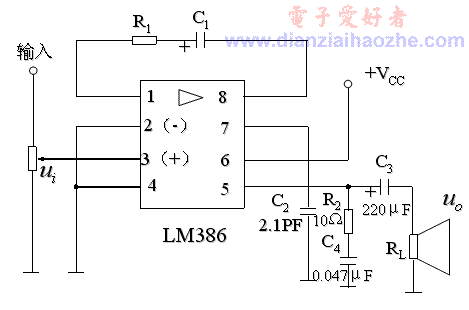

图二

  图二为LM386外部接线图。它有2、3两个输入端,其中反相输入端2接地,ui由3端输入。1与8端为增益设定端。当1、8端断开时,设ui由3端输入,则该电路闭环电压增益

LM386内部电路图和外部接线图

  当1、8端之间外接10μF电容器时,Auf ≈201。

  当1、8端之间接入0.68kΩ电阻与10μF电容的串联电路时,则Auf ≈ 51。请同学们结合第5章所学知识,弄清楚以上三种增益设定值是如何得来的。同时思考图8-11b中以下三组元器件的作用:(1)C2;(2)C3;(3)R2和C4。

标签: LM386, 电路图
