LM4766集成电路OCL接法与BTL接法

发布时间 2009-03-10

LM4766双声道音频功率放大集成电路输出功率达40W×2，在高保真音响电路中广泛采用，下面给出该集成电路典型应用电路图

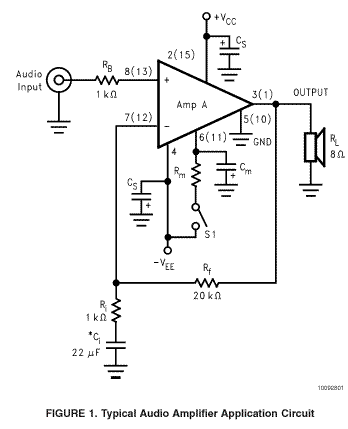

１、LM4766双声道功放集成电路典型应用电路（OCL接法双声道）

LM4766集成电路OCL接法

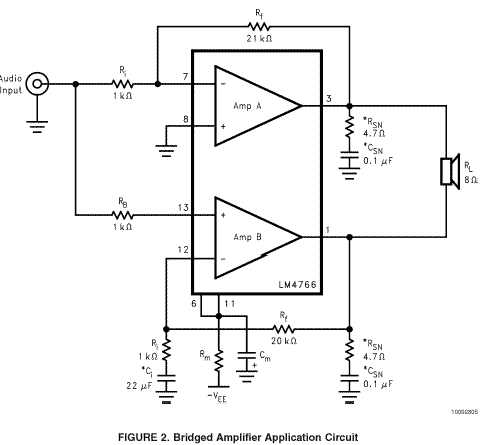

２、LM4766双声道功放集成电路桥接应用电路（BTL单声道）

LM4766集成电路BTL接法

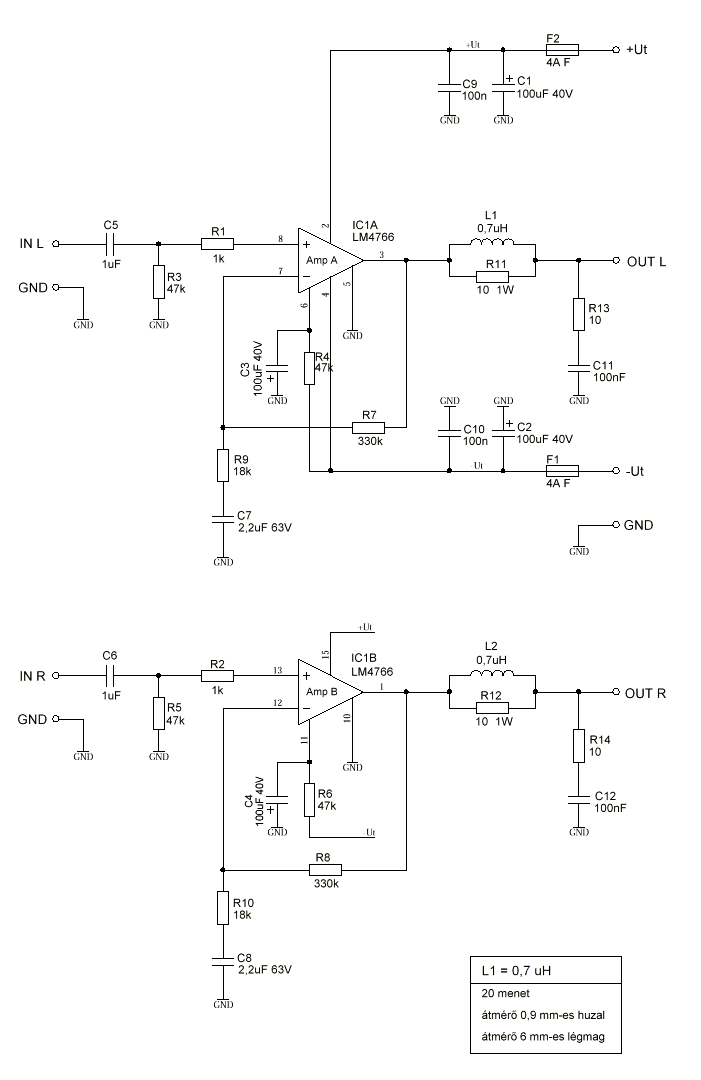

附：LM4766在双声道高保真功率放大器中的应用电路图（点击电路图可放大）

LM4766在双声道高保真功放中的应用电路

标签： LM4766, OCL, BTL
