LM4766双声道高保真功放集成电路

　　LM4766是NS公司的双声道高保真功放,有两种封装形式,其中LM4766T为无绝缘封装,在额定电压下可得到40W X 2的平均功率输出,LM4766TF为绝缘封装,在额定电压下可得到30WX2 的平均功率,在8欧负载下其谐波失真加噪声小于0.06%,每声道都有独立的平滑的淡入淡出静噪功能以减小开关机时的电流冲击,具有较宽的电压范围,20V-78V(VEE+VCC),采用15脚TO-22O封装.最小限度的外围元件,并且具有完善的保护功能(SPIKE PROTECTION),可广泛用于各类高保真音响设备中.

　　以下是LM4766的外观图以及封装尺寸图

图１　LM4766外形

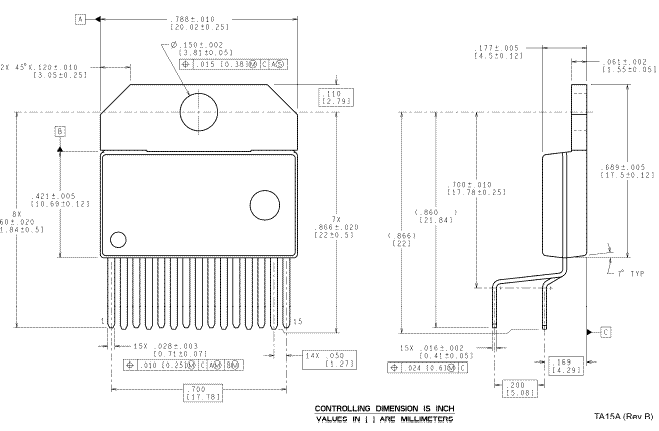

图２　LM4766封装尺寸

有关该电路的电气参数典型值如下:

• 增益带宽乘积(GBWP):8 MHZ
• 转换速率(SLEW RATE):9V/us
• 总谐波失真加噪声(THD+N ):0.06%
• 总静态电流:48mA
• 共模抑制比（CMRR）：110dB
• 开环增益（Av):115dB
