TDA7088T引脚功能和简要参数

浏览
发布时间 2009-05-04

TDA7088T:轻触式电调谐FM接收单片集成电路,荷兰飞利浦公司产品,专门为高档超薄微型FM收音机设计。适合卡片式收音机、太阳能收音机、火柴盒式微型收音机等FM接收设备上应用。

TDA7088T为双极性集成电路,用于单声道便携式无线电接收机,只需很少的外围器件配合使用。TDA7088T工作电源电压范围1.8V~5V(典型值3V),电流4.2~5.6mA(典型值5.2mA),接收频率范围0.5~110MHz。

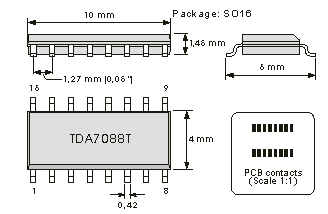

TDA7088T外形尺寸

TDA7088T引脚功能和简要参数TDA7088T引脚功能和简要参数

TDA7088T引脚功能

TDA7088T引脚功能和简要参数

序号

符号

功能

序号

符号

功能

1

MUTE

静噪输出

9

ViIF

IF 输入至限幅放大器

2

VoAF

音频频率输出信号

10

CLP2

IF 限幅放大器低通电容

3

LOOP

AF 环路滤波器

11

ViRF

RF 信号输入

4

VP

+3V 供电电压

12

ViRF

RF 信号输入

5

OSC

振荡器共振电路

13

CLIM

限幅器偏移电压电容

6

IFFB

IF (中频)反馈

14

GND

地(OV)

7

CLP1

1dB 放大器的低通滤波器

15

CAP

全通滤波器电容/搜索调谐输入

8

VoIF

IF 输出至外部耦合电容(高通)

16

TUNE

电子调谐/AFC输

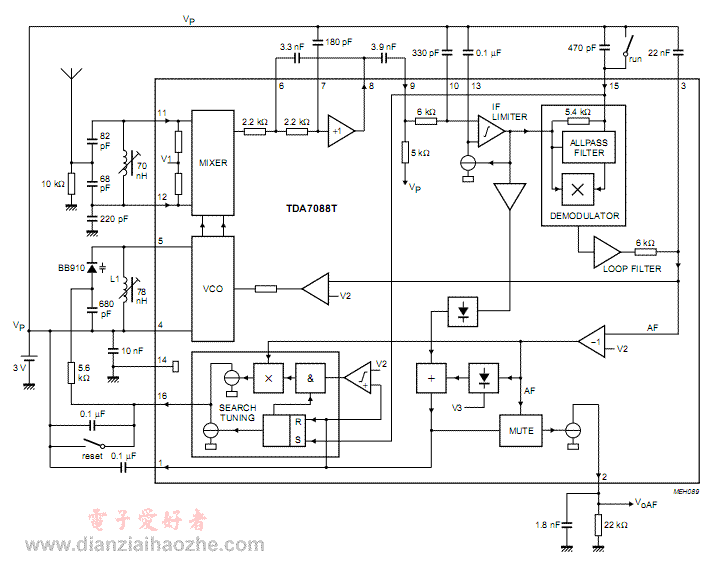

 TDA7088T方框图及应用电路

TDA7088T方框图及应用电路
