五控开关接线图,多控开关接线方法

发布时间 2009-05-06

  以前介绍过双控开关和三控开关接线的方法,实现两地控制一盏灯或三地控制一盏灯,有电子爱好者就问了:怎么才可以四地控制一盏灯或者更多的地点控制一盏灯呢?也就是怎么实现四控开关接线、五控开关接线甚至更多控制点开关的接线呢?

  我们先来看一下三控开关的接线方法,不难看出,只要增加中间双刀双掷开关的数量,就可以实现多地点控制一盏灯(理论上可以是无限数量),四控、五控、六控……,想增加多少都可以。

五控开关接线方法

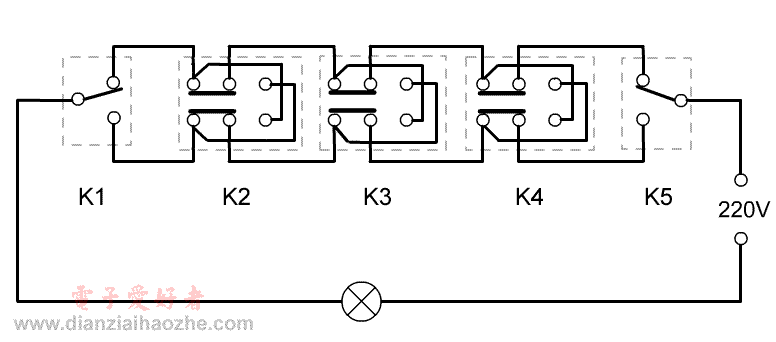

  上面是一个五控开关接线图(点击可放大):相比于三控开关,只需增加两组双刀双掷开关即可。同理,增加三组就可以实现六控开关,以此类推。
