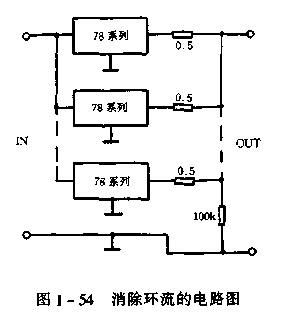

三端稳压器可以用两个或多个并联来增大输出电流,但并不是把它们并联起来就解决问题,它们还存在一个称为“环流”的问题,也就是三端稳压器之间在生产过程中有微小差异.指标参数也就有允许范围内误差等:当它们并联时就会产生“环流”,解决这个问题的办法是在每个输出端串一个0.5R(功率根据具体电路要求而定)的“均流电阻”之后再并联,总输出接一轻负载100k左右的电阻就能解决问题。经实验,基本达到理想效果,电路如图1—54所示。

三端稳压器的扩流

电子爱好者平时最常用的三端集成稳压器是78系列和LM317T.其中78系列是固定输出三端集成稳压器,即它们的输出电压是固定的。LM317T是三端可调电压输出稳压器,其输出电压可在1.25、37v之间连续可调。

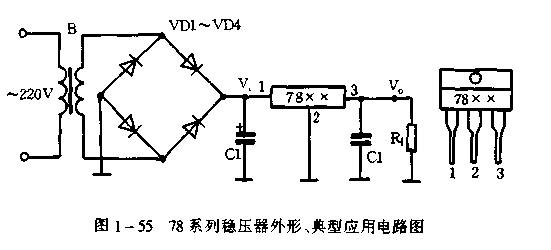

78系列三端集成稳压据有9个品种.分别为:7805、7806、7808、78D、7810、7812、7815、7818、7824c 78后面的数字表示该稳压器输出的电压数值。如7806输出电压为6v,7812输出电压为12v等。78系列三瑞集成稳压器外形和典型应用电路如图1—55所示。⑦脚为电压输入瑞,②脚为公共地端,③脚为电压输出端。集成稳压器正常工作时,在②脚应输出与其稳压值相同的电压,供给负载使用。78系列集成稳压器各管脚之间的阻值随生产厂家不同、稳压值不同和批号不同均有较大差异,所以单靠普通万用表来测试管脚电阻是不能准确判别其好坏的。如果是同一厂家、同一稳压值、同一批号的产品,各管脚间的具体电阻值可做为对比标准。首先测出好的稳压器的各管脚间阻值,将其与待测稳压器的管脚阻值对比,若出入较大,则说明待测稳压器有问题。

三端稳压器的扩流

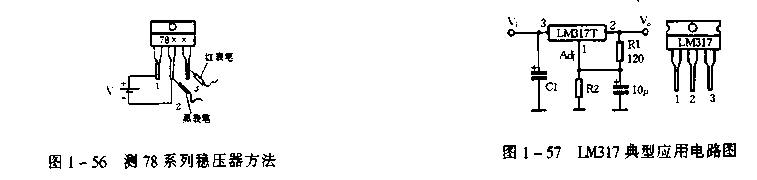

实际上,比较简单可靠的办法是加电测试,如图1—56所示。在78系列稳压器①、⑦脚加上直流电压Vi,一定要注意极性,Vi应比稳压器的稳压值至少高2v、但最高不要超过35v。将万用表调至直流电压挡,测量③脚与②脚之间的电压,若数值与稳压值相同,则证明此稳压器是好的。此电路还可以用来测试三端固定稳压器的输出电压;若已知稳压器是好的,但由于其型号不清而不知其具体的稳压值。按图1—56所示,使V1=30V,万用表测量的电压值即是稳压器的稳压值。在应用电路中,若怀疑稳压器有问题,首先应测量输入电压是否正常,若Vi正常则断掉负载R和C,再测量稳压器输出电压是否正常,若正常则说明负载有短路或C击穿;若仍不正常则说明稳压器本身有故障。

点击看大图

三端可调稳压器LM317T的输出电压由外接电阻R1、R2决定,典型应用电路如图1—57所示:输出电压V0≈1.25*(1+r2/r1) ,LM317T的判断测试与78系列基本相同,只是注意若电阻R1、R2和10uf电容发生故障时,亦会导致输出电压异常,所以应首先排除这些元件故障、再去检查稳压器本身。
