7800系列固定三端稳压器参数简介

浏览
发布时间 2008-09-06

功能简介: LM78**是美国国家半导体公司的固定输出三端正稳压器集成电路。世界各大集成电路生产商均有同类产品可供选用,是使用极为广泛的一类串连集成稳压器。

特性简介: 内置过热保护电路。无需外部元件。输出晶体管安全范围保护。内置短路电流限制电路。

电压范围:7805 7806 7808 7809 7812 7815 7818 7820 7824

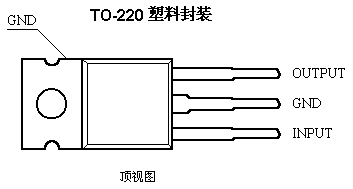

封装形式: TO-220 塑料封装,TO-3 铝壳封装

7800系列固定三端稳压器参数简介

7800系列固定三端稳压器参数简介

各厂商型号前辍:

国家半导体 摩托罗拉 仙童 日电 东芝 日立 上无七厂 北京半导体五厂
LM78XX MC78XX MC78XX PC78XX TA78XX HA78XX SW78XX CW78XX



极限参数:

7805-7818最高输入电压35V;7820-7824最高输入电压40V
工作温度范围0-70℃;最高结温150℃

TO-3 封装结到外壳的热阻是 4℃/W,结到环境的热阻是 35℃/W。
TO-220 封装结到外壳的热阻是 4℃/W,结到环境的热阻是 50℃/W。

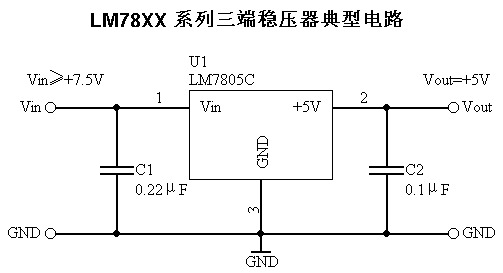

7800系列三端稳压器典型应用电路图:

7800系列固定三端稳压器参数简介
