采用恒流二极管的恒流充电器

浏览
发布时间 2009-05-15

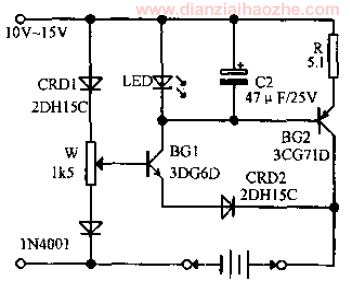

该恒流充电器使用了一只恒流二极管,电路见下图:

采用恒流二极管的恒流充电器

工作原理:
充电开始时,电池电压较低,三极管BG1基极电位较高,致使恒流二极管2DH15C导通,BG1集电极产生一个恒定的电流IC1流过发光二极管LED,LED发光,其正向压降约1.5V,为三极管BG2提供一个稳定的基极电位,于是BG2产生一个恒定的集电极电流IC2,此时IC1、IC2共同组成充电电流对电池充电。当电池电压升高到预定值时,三极管BG1、恒流二极管2DH15C截止,电路停止对电池充电。

电位器W用于调节充电器的充电截止电压,此值不应高于电池的充电限制电压。
