带熔断式过压保护的12V/5A稳压电源

浏览
发布时间 2009-05-15

  这是一个带有过压保护的12V/5A稳压电源,稳压部分采用7805三端稳压器加接扩流三极管组成,其调整端电位被一只稳压二极管和发光二极管串联压降抬高。过压保护采用可控硅短路电源的方式迫使熔断器迅速熔断而保护后级电路安全。电路图如下:

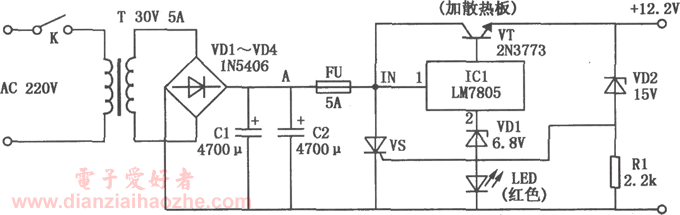

带熔断式过压保护的12V/5A稳压电源电路

  稳压电源正常输出电压为12.2V,当稳压电路异常使输出电压升高至超过15V时,稳压二极管VD2反向击穿导通,单向可控硅VS控制极得到触发电流而导通,迫使5A熔断器FU迅速熔断而保护后级电路。

  2N3773是16A/150W大功率三极管,有关详细信息参阅:2N3773/2N6609对管
