市电过压断电保护电路(TWH8778)

浏览
发布时间 2009-06-09

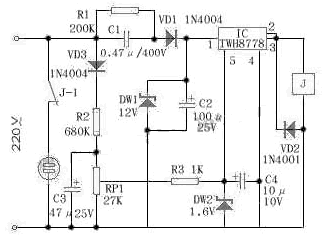

  TWH8778是一个电子开关控制集成电路,本文利用这一器件制作一个市电过压保护电路,可在市电电压过高时自动切断用电设备电源。电路原理如附图所示。

  工作原理:220V市电经C1、R1、VD1、DW1、C2组成的阻容降压、稳压和滤波电路后,输出稳定的12V直流为TWH8778开关集成电路提供工作电压,VD3、R2和RP1构成分压取样电路。当市电电压正常时,DW2不能导通,TWH8778第⑤脚工作电压低于1.6V,继电器J不吸合,市电经J-1常闭触点为CZ插座正常供电;当市电电压高出正常值时,DW2击穿导通,TWH8778第⑤脚电位上升到1.6V,使IC翻转,第③脚输出高电平,继电器吸合,用电器供电立即切断,从而避免了因过压而损坏用电设备。

市电过压保护

  本装置焊接无误后,配合调压器进行调试。仔细调节RP1,使继电器J在电压为240V时吸合,然后将本电路接入市电电网即可正常工作。
