LM338可调三端稳压器集成电路

浏览
发布时间 2009-06-09

  LM338可调三端稳压器提供5A的平均输出电流,输出电压范围为1.2V至32V连续可调 。LM338内置过载保护电路,自动限制功耗。此保护电路允许瞬态负载强电流通过,12A以内的瞬态电流不会实施保护,以利于某些设备的顺利启动。

  LM338稳压器特性:

  1. 输出电流:5A
  2. 允许瞬态电流:12A
  3. 输出电压:1.2V~32V
  4. 最高输入输出压差:35V
  5. 线路调整率:0.005%
  6. 负载调整率:0.1%
  7. 工作温度:0~125℃

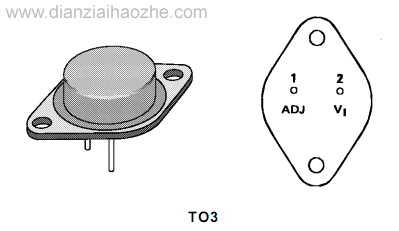

  LM338有两种封装,分别是TO-3金属封装、TO-220塑料封装,以下是封装外形和引脚排列:

  LM338可调三端稳压器集成电路金封型号:LM338A

  LM338可调三端稳压器集成电路塑封型号:LM338P

  LM338内部电路示意图:

LM338内部电路

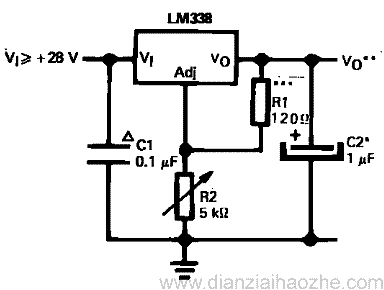

  LM338典型应用电路:

  LM338可调三端稳压器集成电路
