一种简单无极性充电器电路原理图

浏览
发布时间 2009-08-16

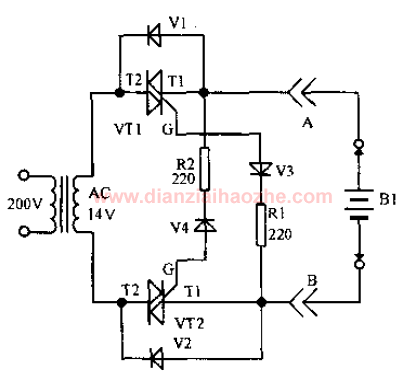

本文所述无极性充电器通过简单电路实现对蓄电池的极性自动判断。电路原理如附图所示。

蓄电池极性自动判断的工作原理
未接蓄电池时,晶闸管VT1、VT2无栅电流,电路处于截止状态。当A端接蓄电池正极、B端接负极时,由蓄电池为VT1提供栅流使VT1导通,交流电正半周经晶闸管VT1和二极管V2对蓄电池进行充电。同理,若B端接蓄电池正极、A端接负极时,则VT2因蓄电池提供栅流而导通,交流电负半周经VT2、V1给蓄电池充电。

无极性充电器电路原理
无极性充电器电路原理
