指针式万用表中大多会用到15V的叠层电池,如果一时买不到这样的电池,则可用一些简单的直流升压电路来代替。下面是一个极简单的叠层电池代替电路,可将1.5V电压升至15V供万用表使用。

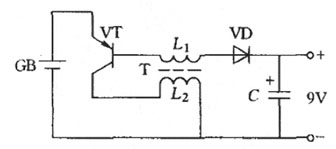

电路图如图1所示。电路由三极管VT、升压变压器T、二极管VD、电容C与电源GB五个元器件组成。三极管VT和升压变压器T构成变压器反馈式振荡器,当电源输出端有负载电流通过时,三极管VT就有基极电流通过,电路就振荡工作;反之,没有基极电流,电池也不消耗电流,所以此电路不设电源开关。

15V万用表叠层电池代换电路
图1

元器件选择:

VT:PNP型小功率三极管,如2N3906,β>200。
VD:1N4148型开关二极管。
C:1uF/25V。
T:升压变压器,采用Φ12mm磁环作骨架,初级绕组L2用Φ0.15mm漆包线绕16匝,次级绕组L1用Φ0.08mm漆包线绕240匝。绕制前,可以用塑料片或竹片自制一个小梭子。两端各剪一小叉口,把漆包线绕在梭子上,然后再绕制,如图2所示。

15V万用表叠层电池代换电路
图2

调试:

首先在电压输出端连接上一只3 kΩ的电阻以使电路起振工作,用万用表直流电压档测量电容C两端的电压,查看电压是否在15V左右,如输出电压很低,应当将变压器任意一组线圈的两端对调。
