500型万用表电路图

发布时间 2008-10-10

500型万用表是一种高灵敏度、多量限的携带式整流系仪表。该仪表共具有二十四测量量限,能分别测量交直流电压、直流电流、电阻及音频电平,适宜无线电、电讯、电工等从业人员作一般测量之用。
仪表外观采用耐压粉制,结构坚固,标度盘宽阔,读数清晰。仪表适合在周围气温为0~40摄氏度,相对湿度85%以下环境中工作。

测量范围
直流电压: 0/2.5/10/50/250/500/2500V
直流电流: 0/50μA/1/10/100/500mA
交流电压: 0/10/50/250/500/2500V
电阻: R×1 R×10 R×100 R×1K R×10KΩ
音频电平:  -10~+220B

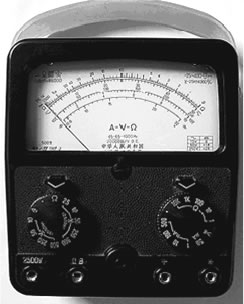

外形图

500型万用表电路图

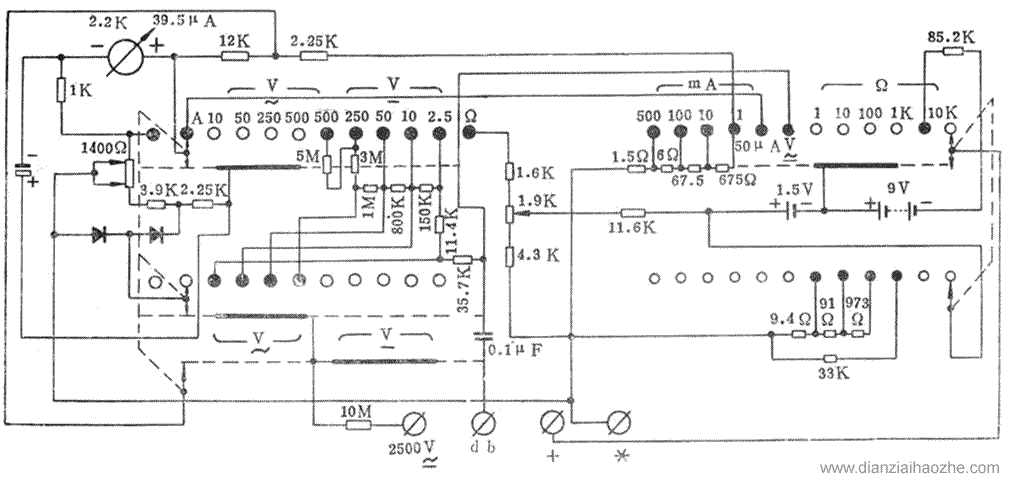

电原理图

500型万用表内部电路图
