采用普通电源变压器的MOS场效应管逆变器

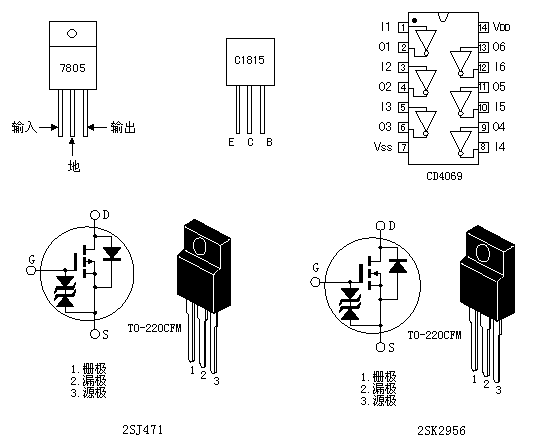

　　电路板见图11。所用元件可参考图12。逆变器的变压器采用次级为12V、电流为10A、初级电压为220V的成品电源变压器。P沟道MOS场效应管（2SJ471）最大漏极电流为30A，在场效应管导通时，漏—源极间电阻为25毫欧。此时如果通过10A电流时会有2.5W的功率消耗。N沟道MOS场效应管（2SK2956）最大漏极电流为50A，场效应管导通时，漏—源极间电阻为7毫欧，此时如果通过10A电流时消耗的功率为0.7W。由此我们也可知在同样的工作电流情况下，2SJ471的发热量约为2SK2956的4倍。所以在考虑散热器时应注意这点。图13展示本文介绍的逆变器场效应管在散热器（100mm×100mm×17mm）上的位置分布和接法。尽管场效应管工作于开关状态时发热量不会很大，出于安全考虑这里选用的散热器稍偏大。


　　　　　　　　　　　　　　　　图 11


　　　　　　　　　　　　　　　　　　　　　　　　　图12


　　　　　　　　　　　图 13


                                  图14
四、逆变器的性能测试
　　测试电路见图15。这里测试用的输入电源采用内阻低、放电电流大（一般大于100A）的12V汽车电瓶，可为电路提供充足的输入功率。测试用负载为普通的电灯泡。测试的方法是通过改变负载大小，并测量此时的输入电流、电压以及输出电压。其测试结果见电压、电流曲线关系图（图15a）。可以看出，输出电压随负荷的增大而下降，灯泡的消耗功率随电压变化而改变。我们也可以通过计算找出输出电压和功率的关系。但实际上由于电灯泡的电阻会随受加在两端电压变化而改变，并且输出电压、电流也不是正弦波，所以这种的计算只能看作是估算。以负载为60W的电灯泡为例：
　　假设灯泡的电阻不随电压变化而改变。因为R灯=V2/W=2102/60=735Ω，所以在电压为208V时，W=V2/R=2082/735=58.9W。由此可折算出电压和功率的关系。通过测试，我们发现当输出功率约为100W时，输入电流为10A。此时输出电压为200V。逆变器电源效率特性见图15b。图16为逆变器连续100W负载时，场效应管的温升曲线图。图17为不同负载时输出波形图，供大家制作是参考。
　　只要我们大家肯动手，做出来并不比厂家他们的差啊！心动不如行动啊！快快动手吧！
