带限流保护的串联型稳压电源

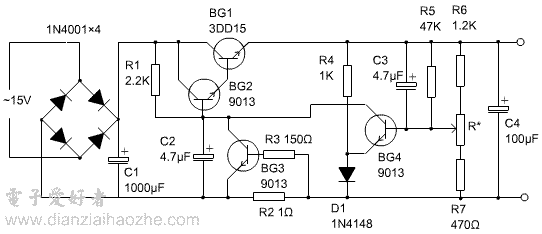

这是一个典型的串联型稳压电源,其中的BG3、R2、R3组成限流保护电路。当稳压电源输出电流上升时,R2两端的电压随之上升,当达到0.7时,BG3导通使得BG2基极电位下降,输出电压也随之下降,输出电流相应减小,使得输出电流限制在了一个设定值以内。具体的限流值可通过调整R2的电阻值进行调节。

电位器R*可调节输出电压,调整R6、R7和R*的电阻值可以设定输出电压的调节范围。由于基准电压取样自二极管D1(0.7V),因此可调节电压的最低值可到1.5V。
