VMOS管100W逆变电源
本装置电路简单，易于调试，性能可靠，逆变和充电自动转换，带电瓶电量指示。由于使用了大功率VMOS管，故效率高而成本又较低，适合电子爱好者组装。
工作原理
电路工作原理见图1。VT1和VT2构成多谐振荡器，振荡频率为5Hz。当电压下降时，为使频率不变，振荡器由稳压管VD1稳压后供电。多谐振荡器输出输出的方波电压，直接推动VMOS大功率管，经变压器升压后的220V交流电从插座CZ引出。
继电器J1用于逆变和充电的自动转换。当电网送电时，J1通电，则J1－3接通电网电源，J1－2从变压器T的⑧脚跳到⑤脚，使变压器①、②对0脚产生15V的交流电压，J1－1断开多谐振荡器电源，所以VMOS管栅极电压为零，此时VMOS管相当于二极管，15V交流电经VMOS管全波整流后对电瓶充电。LED1是充电结束指示，LED2是放电完毕指示。氖灯LD指示高电压。当电网送电但电瓶已充足，或虽停电但不需逆变器工作时，关断电源开关S1。
元器件选择与制作
元器件清单见下表。
|
编 号
|
名 称
|
型 号
|
数 量
|
编 号
|
名 称
|
型 号
|
数 量
|
| R1、R2 | 电阻 | 2.2K 1/4W RT |
2
|
VT1、2 | 晶体三极管 | 3DG6 β=100-150 |
2
|
| R3、4、5、6 | 电阻 | 100K 1/8W RJ |
4
|
VT3 | 晶体三极管 | 3DG小功率管 |
1
|
| R7 | 电阻 | 1K 1/2W |
1
|
VT4 | 晶体三极管 | 3AX小功率管 |
1
|
| R8 | 电阻 | 470Ω 1/2W |
1
|
VT5、6 | VMOS管 | V75AT |
2
|
| R9 | 电阻 | 1M 1/4W |
1
|
S1 | 开关 | 双刀单掷 |
1
|
| RP1、RP2 | 微调电阻 | 200K |
2
|
S2 | 开关 | 单刀五掷 |
1
|
| RP3、RP4 | 微调电阻 | 2.2K |
2
|
J1 | 电磁继电器 | 220V 3组常开常闭 |
1
|
| C1、C2 | 涤纶电容 | 0.1u |
2
|
VD1 | 稳压二极管 | 2CW17 9V |
1
|
| C3 | 电解电容 | 2200u/25V |
1
|
E | 蓄电池组 | 12V 40AH |
1
|
|
绕 组
|
线 径(mm)
|
匝 数(T)
|
| 0－1、0－2 |
2
|
33
|
| 3－4 |
0.4
|
440
|
| 4－5、6－7 |
0.4
|
66
|
| 7－8、8－9 | ||
| 9－10 | ||
| 5－6 |
0.4
|
28
|

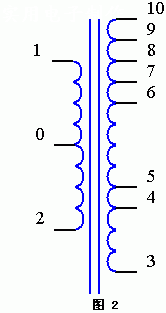

当元件全部焊接完成检查无误时，接通12V电源，这时电路应能起振，用示波器观察VT1、VT2集电极电压波形，调节RP1、RP2使之为50Hz，并且波形对称。改变电源电压，调节RP3使LED1在电源电压为16.8V时点亮，电源电压在16V以下时熄灭。调节RP4使LED2在电源电压大于11V时点亮，小于10.5V时熄灭。2CW17应满足当电源电压在10.5－17V时均能向多谐振荡器提供9V直流电压。电路其它部分不需调试。变压器的铁芯截面积应不小于10cm2，绕线数据见图2（绕制数据见上表）。当③脚和⑧脚加220V交流电时，0－1和0－2端电压为11V；⑦、⑥、⑨、⑩脚是为调节逆变电压而设计的；当③脚与⑤脚加220V交流电，0－1和0－2端电压为15V，用于对电瓶电量的补充；③脚和④脚加220V交流电时，0－1和0－2端电压为17V，用于对放电完毕的电瓶进行快速充电。
电网停电时，逆变器会自动投入运行，逆变电压从插座引出，打开电源开关，氖灯应发光，LED2也应发光（绿）。当绿光熄灭时，表示电瓶电量已放完，应停止使用逆变器。要注意的是电瓶不能长期亏电，也不能充足后长期不用，一星期应放电1小时左右，放完后要及时充足电。一、两个月要彻底放电一次，放完电后也要及时充足电备用。
