单通道分离元件200m无线电遥控器

浏览
发布时间 2008-09-09

  遥控发信机电原理图如图1所示,由VT1、VT2和外围元件组成遥控信号指令射频振荡器,振荡频率约为28MHZ,输出功率约50~60mW 。电源接通时,电源直接给射频主振电路供电,电路发出连续的等幅波信号,经天线网络耦合至天线发射出去。VT1、VT2等元件构成的电路实际上是无稳态振荡器,外加LC选频电路构成射频谐振电路。整机结构简单,制作方便。

单通道分离元件200m无线电遥控器

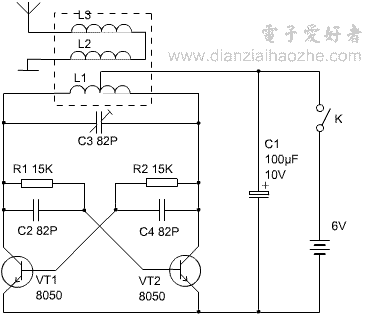

图1 遥控发信机电路图

  电路中VT1、VT2型号C8050,β≥80。天线网络:L1用ф1.5mm漆包线在ф10mm骨架上绕8圈,脱胎拉长至18mm;L2用ф0.5mm塑皮导线在L1中部嵌绕4圈;L3用ф0.5mm漆包线在ф8mm骨架上排绕18圈作为天线加感线圈,架内旋入NXO-40ф6 X 12mm的磁芯(L=2.8uH可调);天线y用0.85m长拉杆天线。

  图2是遥控接收机电路图,由VT1超再生检波级、VT2噪声放大级、VT3三极管检波和VT4推动级与VT5功放组成。当接收机收到发射机发出的等幅波信号时,使超再生检波级的“噪声”被抑制而不能加到VT2基级,于是,VT3截止,VT4导通、VT5得到偏压而导通,继电器K吸合。

点击看清晰图

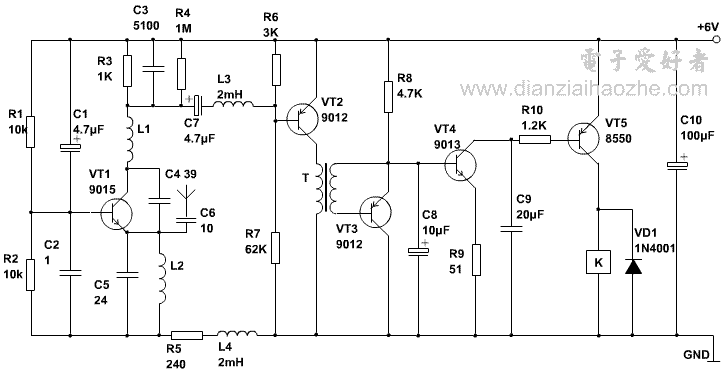

图2 遥控收信机电路图

  线圈L2用ф0.71mm漆包线在ф3.5mm钻头圆柄上密绕11圈,脱胎旋入NXO-20ф3 X 8mm磁芯(加一小段橡皮筋阻尼皮,以便调整),L2=0.7uH;L1的制作方法是在200kΩ~1MΩ、1/4W电阻上用ф0.08mm漆包线乱绕120圈;L3、L4采用固定色码电感,L=2mH;T用晶体管收音机推挽输入变压器,次级只用半个绕组;继电器K用线圈电压4.5~6V的小型灵敏继电器。天线y用ф1mm钢丝,长0.5m。如果接收机为固定安装,则天线应用软塑料导线2~5m拉至空中,增大接收灵敏度。其余元件如图所示。

  调试时,取场强计一台(自制即可),调节发射机L3使场强计指示最大即可。接收机调整时,调VT1的Ic1=1~1.2mA;VT2的Ic2=2mA。最后收发联调,在T次级接上一只800Ω耳机,把发射机电源开关S接通,调接收机L2使耳机出现“哑点”(无声),同时继电器K吸合。若调不出“哑点”,调换C5(24pF)电容器后再调。最后,拉距离细调L2,使灵敏度最高,用蜡封固L2即可。
