遥控器检测仪电路图

浏览
发布时间 2008-06-01

  维修人员常感到遥控器很难检测其是否已修好,尤其是晶振损坏、印制板断线和个别按键失灵等情况。这里介绍一个简单的小仪器,可以检测遥控器是否能发射信号及哪个按键失灵,使用起来很方便。

遥控器检测仪电路图

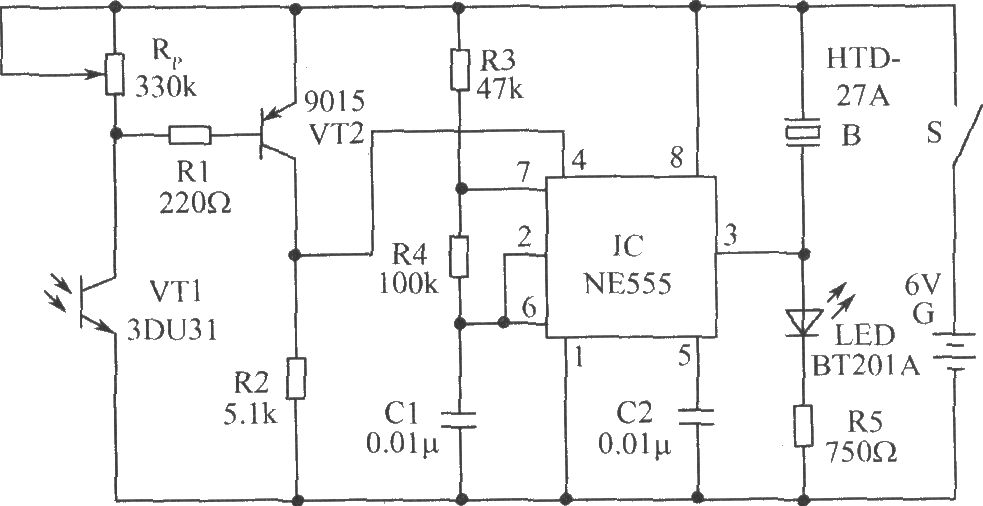

  电路原理:如图所示是该检测器的电路原理图。由IC、R3和R4、C1组成一个音频振荡器,其振荡频率由公式f=1.443/(R3+2R4)C1进行估算。该电路音频设置在580Hz左右。 平时,光敏三极管VT1没有受到光的作用时,其内部电阻很大,使得VT2截止,且IC的复位端4脚为低电平而处于主复位状态,3脚为低电平,故使电路不发出声光信号。当按下被测红外线遥控发射器的任意一个遥控键时,其红外脉冲信号被VT1接收,使得VT1内部电阻很小,相应VT2导通,IC的4脚为高电平,这时IC处于音频振荡工作阶段,则3脚输出音频信号,故使压电陶瓷片B发出声音,且LED被点亮。

  元件器选:IC使用单时基555集成电路NE555,亦可用FX555、μA55、5G1555等型号。VT1为3DU31型光敏三极管。VT2选用放大倍数β>>100的硅PNP型晶体三极管9015。LED选用声Φ3mm的普通红色发光二极管,也可用声Φ5mm的发光二极管电源G使用6V叠层电池,以缩小其体积。B选择压电陶瓷片HTD-27A。

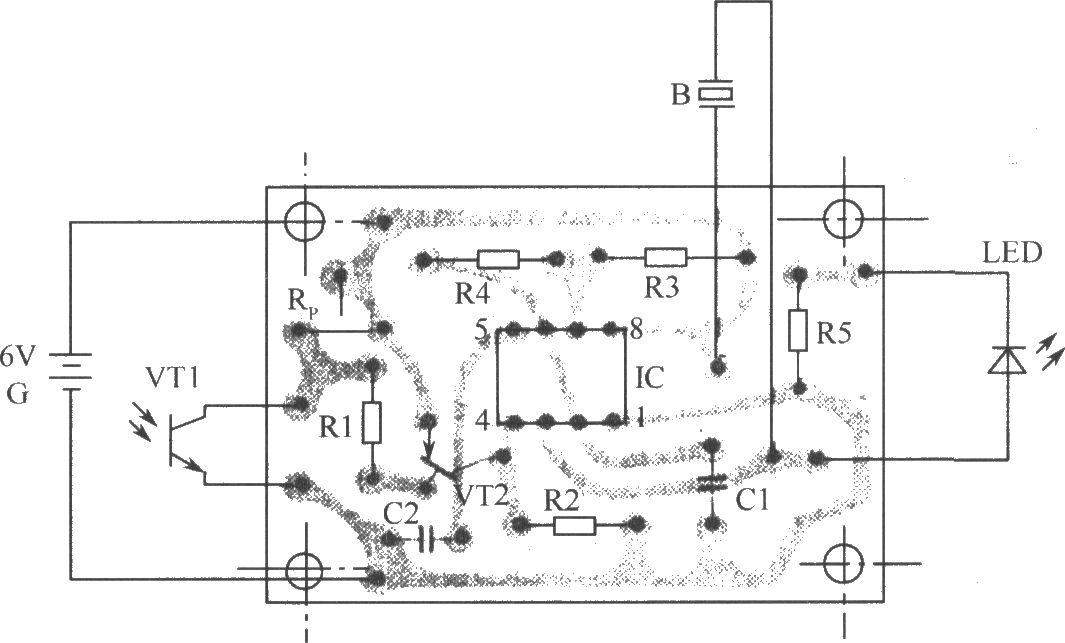

  制作与调试:下图是该检测器的印制电路板装配图。光敏三极管VT1的受光部分不要露出机壳外,以距离机壳2mm--5mm为宜,并在VT1的受光孔处设置红色滤光塑料片,以免环境光线照射在VT1上,而造成误报。为提高B的发声响度,应给压电陶瓷片设置助音腔。调试时,先把RP调到最小阻值,再把遥控发射器对准红外接收管VT1,且按下遥控器某一个按键,然后调整RP的阻值,使其本检测器刚好发出声光信号即可。


遥控器检测仪电路图
