  经实验,发现用两只三极管组成的复合管,将光敏二极管接收到的红外脉冲信号放大,再用发光二极管显示,效果很好,电路简单,电源电压只要3伏即可。

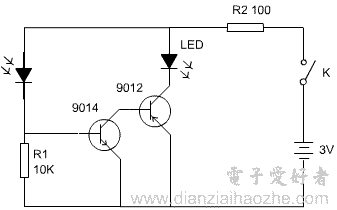

简单遥控器检测电路,自制遥控器检测仪

  图中R1可在1~20KΩ的范围内选取;LED选用高亮度发光二极管;R2限制通过发光二极管的电流不超过5mA。

  由于耗电不多,可用2节五号电池或2节钮扣电池供电。整个装置可装于笔型手电筒或小方盒中,光每二极管的位置于遮光的小筒内,免受自然光和其它光线的干扰。

  装好后,使光敏二极管置于背光方向,打开电源开关K,发光二极管应不发光。将光敏二极管对着亮光处,发光二极管应立即发光。经过这样实验,这只遥控器检测仪就可使用了。若用完好的遥控器对着光敏二极管按下按键,发光二极管应发光;遥控器损坏或按键失灵时,发光二极管不发光。
