调光、闪烁两用插座

浏览
发布时间 2008-10-21

这个两用插座,可对插在插座里的电灯进行无级调光;也可使它闪烁发光,且闪烁频率可调,可用于烘托室内气氛。
  工作原理
调光、闪烁两用插座

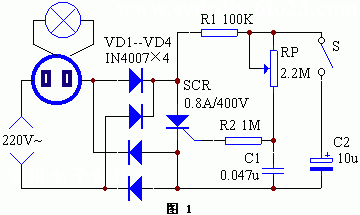

  电路见图1。当S打开时,该电路是调光插座。交流电压经VD1-VD4整流后变为直流脉动电压,加到VS的阳极和阴极之间。R1、R2、RP和C1组成阻容触发电路,当C1两端电压升到一定值时,VS导通,电灯即点亮。当加在VS阳极和阴极间的脉动电压过零时,VS关断。调节电位器RP可以改变C1充电速率,这样便改变了VS的导通角,从而使灯泡两端电压相应变化,达到无级调光的目的。该电路灯泡两端电压调节范围为150-220V,满足一般室内电灯调光要求。当S闭合时,由于大电容C2接入,该电路就变成了闪烁电路。因C2容量较大,充电时间较长,当C2两端电压充到一定什时,C2通过RP、R2向VS控制极放电,使VS导通,电灯亮。交流电过零时,VS阻断,灯熄。C2重新充电,周而复始形成超低频振荡,电灯便闪烁发光,调电位器RP,可改变C2放电速率,即能改变电灯闪烁频率。
  元器件选择与制作
  元器件清单见下表。


编   号 名   称 型   号 数   量
R1 电阻 100K 1
R2 电阻 1M 1
RP 可调电阻 2.2M 1
C1 涤纶电容 0.047u  耐压>160V 1
C2 电解电容 10u     耐压>160V 1
VD1-VD4 整流二极管 IN4007 4
SCR 单向可控硅 0.8A/400V以上,如2N6565等 1
S 开关   1

  RP最好用旋轴绝缘的,确保使用安全。
