亮度稳定的调光台灯

浏览
发布时间 2008-10-21

该调光台灯不但亮度可调,而且调整后的亮度不会因电网电压波动而变化。
  工作原理
亮度稳定的调光台灯

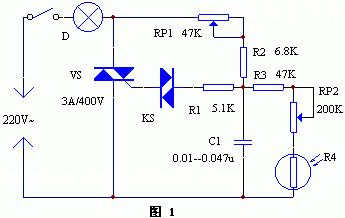

  电路如图1。由R2、RP1和C1组成的阻容移相电路决定可控硅的导通角。当C1两端电压经R2、RP1充电上升到双向触发管的导通电压时,双向可控硅VS被触发导通,当交流电过零时,双向可控硅自行判断,调节RP1可改变C1的充电时间,从而改变双向可控硅在交流电正、负半周时的导通角,以便得到需要的亮度。
  图中R3、RP2及光敏电阻R4串联后和C1并联。在R3、RP2固定的情况下,分流的大小由光敏电阻R4的阻值来决定。当电网电压上升,灯光亮度增加,光敏电阻R4受到的照度增大,阻值减小,分流增大。C1两端电压上升变慢,可控硅导通角增大,输出电压增加,灯光的亮度也相应增加,这样就自动地将输出电压稳定在需要的数值,保证了灯光亮度的稳定。
  元器件选择与制作
  元器件清单见下表。


编 号 名 称 型 号 数 量
R1 电阻 5.1K 1
R2 电阻 6.8K 1
R3 电阻 47K 1
R4 光敏电阻   1
RP1 可调电阻 47K (带开关) 1
RP2 微调电阻 200K 1
C1 涤纶电容 0.01-0.047u 1
KS 双向触发管 DB-3 1
VS 双向可控硅 3A/400V 1

  双向可控硅VS可选3A/400V的。RP1为47K带开关的电位器。双向触发管可用日光灯启辉器氖泡代用。
光敏电阻R4可安装在台灯的装饰品上,要求能受到台灯的光照。调试时,先将RP2调到最小值,并用纸挡住光线,使光敏电阻不受灯光照射,接通电源,调节RP1使灯光处于最亮。然后将纸拿开,如灯光稍有变化,说明此时RP2不需调节。如在R4受照后亮度不变则应调节RP2使灯光稍有下降即可。如R4受照后,亮度变化很大,则应增加R3的阻值;RP2经一次调整后不需再调。
