蓄电池电压简易指示器

浏览
发布时间 2008-10-29

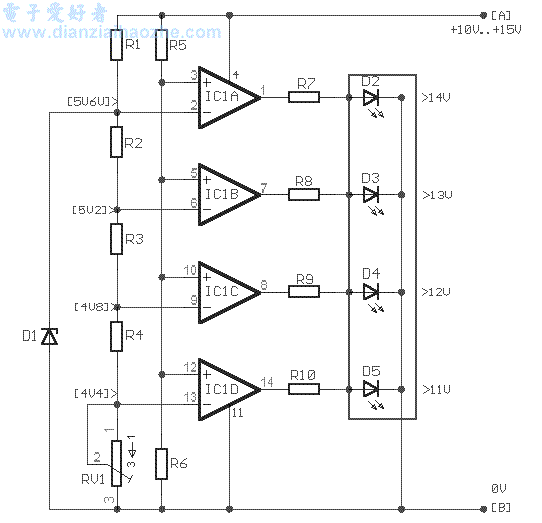

蓄电池电压直观指示器电路图

这个电路可以对12蓄电池的电压作简易直观的指示。LM324与外围元件组成电压比较器,它以1伏为单位指示蓄电池电压。由D1构成IC1A基准电压接于比较器的反相端,由R2、R3、R4及RV1组成分压电路分别为另外三个比较器提供参考电压。RV1在调试电路时,可调节每路指示电压的输出值。

元件选择:

R1=1K2

R6=10K

D2-3-4-5=LED

R2-3-4=680R

R7-8-9-10=1K

IC1=LM324

R5=15K

D1=5V6 /0.5W

RV1=10K
