TB531芯片制作的小巧助听器

浏览
发布时间 2009-03-06

  TB531芯片是助听器专用集成电路,用该芯片制作的助听器灵敏度高,体积也很小巧。

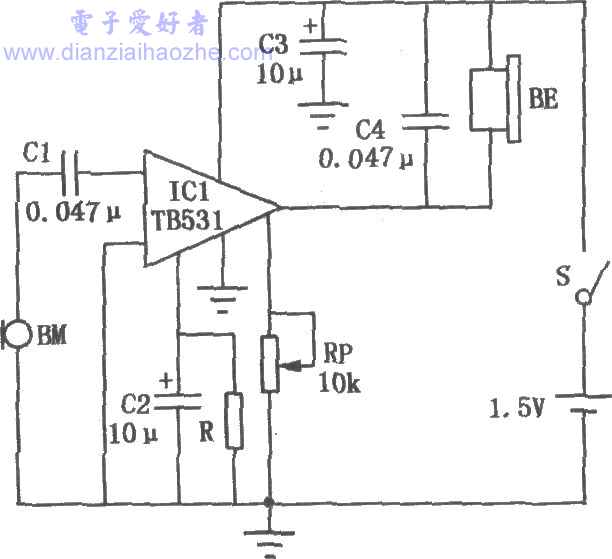

  助听器电路如附图所示,C1为输入耦合电容。C2为滤波电容,用来防止信号通过内部偏置电路对输入端造成反馈。电容C3用来适当衰减耳机BE中的高频成分。C4为电源滤波电容。RP是音量控制电位器。来自话筒BM的音频信号经ICl芯片TB531内部多级放大,直接驱动耳机BE放音。

  由于IC1内电路增益很高,制作时要注意整机元器件的布局与布线,以免形成自激。此外,ICl的②脚所接电阻器R的取值与集成电路分挡值有关,应在360kΩ~1MΩ之间选取。电路中的BE应采用高阻耳机。

TB531芯片制作小巧助听器
