红外线电视伴音转发器

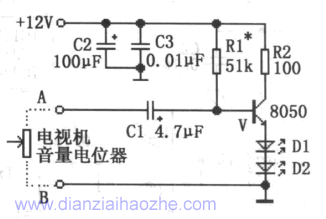

　　图１是红外线电视伴音转发器的发射电路。电视伴音信号经三极管Ｖ放大后驱动红外发射管，由于发射管的发光强度与通过的电流成正比，所以D1、D2所发出的红外光线便受到音频信号的调制。为了防止失真，D1、D2要设置一定的偏置电流。

图１

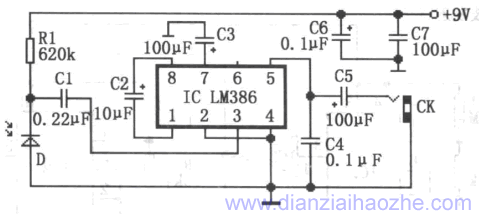

　　图２是红外电视伴音转发器的接收电路。接收部分采用了LM386音频放大集成电路，这样使接收机体积更小制作也更方便。Ｄ为红外接收管，当被音频信号调制的红外光照到红外接收管时，在其两端产生一个与音频信号变化规律相同的电信号，经C1耦合至LM386进行放大。LM386输出的功率足够同时推动三、四部耳机收听。

图２

　　制作时，三极管Ｖ选用8050中功率管，R2的功率要在1/4W以上。Ｄ为红外线接收管，其它元件无特殊要求。

　　调节发射电路中三极管Ｖ的静态电流在30mA左右。接收电路只要安装无误，不需调试即可工作，发射电路可以安装在电视机内部，采用机内12V电源供电。信号输入Ａ、Ｂ端。

　　本转发器设计的灵敏度较低，其目的是增强抗干扰能力。经实测，有效转发距离大于３米，可以满足家庭的需要。在接收电路中增加前置放大，可以增加传输距离。
