采用555电路制作流水式彩灯

浏览
发布时间 2008-06-04

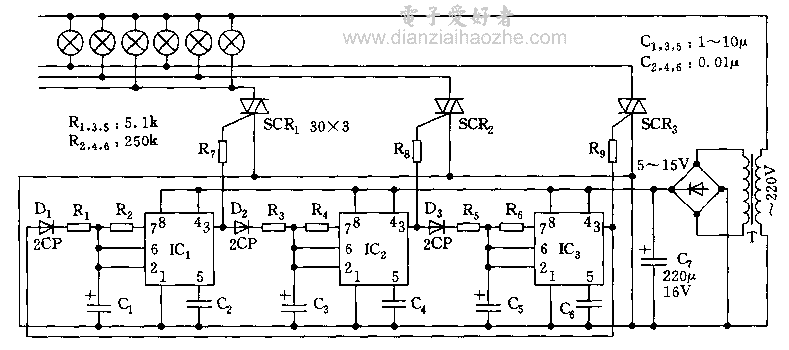

  如图所示,彩灯控制电路以三支555时基集成电路为核心,组成循环触发单稳延时电路,分别控制各路的SCR循环导通,彩灯依次点亮,形似流水。

555流水彩灯

  在IC1的3脚呈高电平时,SCR1导通,它控制的灯亮,同时,3脚的高电位通过R3对C3充电,当充到C3上的电压高于6脚的阈值电平2/3VDD时,IC2置位,输出高电平,SCR2导通,它控制的灯亮,同时,对C3充电,……,如此循环,导通,点亮。

  SCR视灯的多少采用不同功率的可控硅,555时基集成电路采用双极型的,驱动电流可达150mA。
