吊扇电子调速器

电路组成：

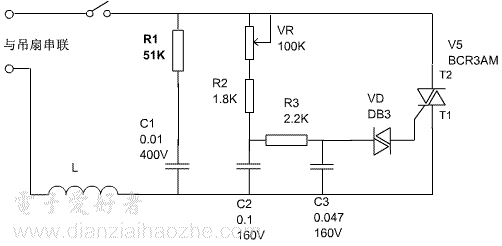

图中R1、C1、L为吸收网络，防止可控硅开、关时产生的尖峰脉冲对其它电气设备产生的干扰。VR、R2、C2、R3、C3组成可调积分电路，控制双向可控硅VS的导通角，从而控制输出电压。

元件选择：

R、C参数如图所示。电位器VR为0.1W。L用Ø0.3mm高强度漆包线在5×10mm的工字形磁芯上绕100匝，也可在0.5W／100KΩ碳膜电阻上绕200匝。VD为DB3型触发管，双向可控硅用3A600V要求触发电流不能太大，BCR3AM的电极排列如图，但也有相反排列的，安装时应注意区分。

该电路用于台灯及小型电风扇时VR应大于150KΩ，用于1400mm吊扇时VR取68KΩ，可从实验中选取。
