带阻三极管及万用表检测方法
带阻三极管，就是将１只或２只电阻器与晶体管连接后封装在一起构成的。作用：反相器或倒相器，广泛应用电视机、影碟机、显示器等家电产品中。由于带阻三极管通常应用在数字电路中，因此带阻三极管有时候又被称为数字三极管或者数码三极管。带阻三极管通常作为一个中速开关管，在电路中可看作一个电子开关，但其饱和导通时，管压降很小。带阻三极管具有较高的输入阻抗和低噪声性能。
通常的带阻三极管，是将电阻Ｒ１、Ｒ２的值进行合理搭配后，与三极管的管芯封装成系列产品，可使用户的电路设计简单化、标准化。常用的带阻三极管系列产品的电阻比率Ｒ１／Ｒ２有：１０ｋ／１０ｋ、２２ｋ／２２ｋ、４７ｋ／４７ｋ、１ｋ／１０ｋ、４．７ｋ／１０ｋ、１０ｋ／４７ｋ、２２ｋ／４７ｋ、４７ｋ／２２ｋ等（单位：Ω）。
Ｒ１、Ｒ２值的大小对带阻三极管工作状态有较大影响。Ｒ１越小，带阻三极管的饱和程度越深，ＩＣ越大，输出电压ＶOL越低，抗干扰能力越强，但对开关速度有影响。Ｒ２的大小对带阻三极管截止时的集电极反向电流大小有影响。因此应综合考虑按用途选择产品型号。

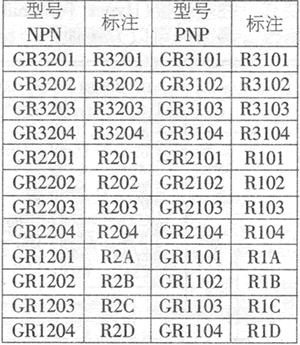

带阻三极管通常采用片状塑封形式。主要产品有ＴＯ－９２、ＴＯ９２Ｓ、ＳＱＴ－２３Ｍ等几种。带阻三极管以小功率管为主，集电极最大允许电流ICM大多为１００ｍＡ。部分带阻三极管ICM可达７００ｍＡ。国产带阻三极管常用型号见表，为ＧＲ × × × ×系列产品。因其体积较小，在管壳上标注时，ＴＯ－９２Ｍ型封装，省略掉Ｇ。ＴＯ－９２Ｓ型封装省略掉Ｇ和首位数字。
带阻三极管由于ｂ极串有电阻Ｒ１，ｂ、ｅ极间并有电阻Ｒ２，有的系列的Ｒ１／Ｒ２电阻比率的电阻值也不同，因此用万用表检测时，不同型号的带阻三极管测量值也不同。一般ｂ－ｅ、ｂ－ｃ、ｃ－ｅ极间正反向电阻均相对普通三极管要大得多。
检测时：
１． 万用表选Ｒ×１ｋ挡。
２． 对ＮＰＮ型带阻三极管，黑表笔接ｃ极，红表笔接ｅ极；双ＰＮＰ型带阻三极管，黑表笔接ｅ极，红表笔接ｃ极。测ｃ、ｅ极间正向电阻为∞。短接ｂ、ｃ极，阻值小于５０ｋΩ时，表明该管是好的。
３． 测ｂ、ｃ极及ｂ、ｅ极间电阻时，红、黑表笔分别接ｂ、ｃ，ｂ、ｅ极测出一组数字，对调表笔测出第二组数字，其数值均较大时表明该管是好的。具体电阻值大小受管内Ｒ１、Ｒ２影响而不尽相同。平时应注意多收集相关资料。有条件时检测带阻三极管最好用晶体管特性测量仪测量。
带阻三极管极性判别法与普通三极管基本相同，但应考虑内附电阻Ｒ１、Ｒ２的影响。
