BU406/406H塑封大功率三极管

发布时间 2009-04-24

BU406/406H塑封大功率三极管封装外形(TO-220):

BU406/406H外形
管脚从左至右极性:1、基极;2、集电极;3、发射极

BU406、BU406H三极管部分参数:

VCBO=400V
VCEO=200V
VEBO=6V
IC=7A
ICP=10A
IB=4A
PC=60W
TJ=150℃
TSTG=-55~150℃
IEBO=1mA
VCE(sat)=1V
VBE(sat)=1.2V
fT=10MHz

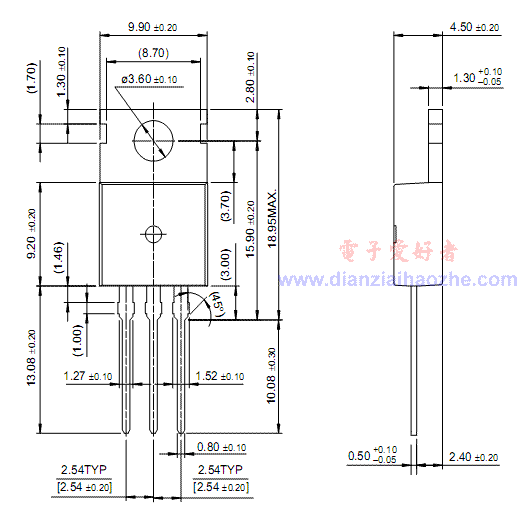

BU406/406H外形尺寸(单位:毫米):

BU406/406H封装尺寸(TO-220)

BU406/406H塑封大功率三极管

标签: BU406, BU406H, 三极管
