1815三极管参数,引脚图,封闭尺寸

浏览
发布时间 2009-04-13

一、1815三极管引脚定义图

1815三极管参数,引脚图,封闭尺寸

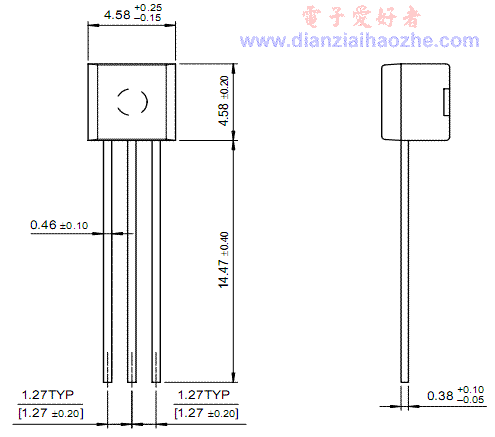

二、1815三极管封装尺寸

1815三极管参数,引脚图,封闭尺寸

1815三极管参数,引脚图,封闭尺寸

三、1815三极管参数

集电极-基极击穿电压(VCBO):60V
集电极-发射极击穿电压(VCEO):50V
发射极-基极击穿电压(VEBO):5V
集电极电流(IC):150mA
基极电流(IB):50mA
耗散功率(PC):400mW
集电极-发射极饱和压降(VCE):0.25V
特征频率(fr):80MHz

因生产厂商不同1815三极管会有不同前缀,如C1815、2SC1815、KSC1815等,其特性一致。
