电解电容器

　　无极性（双极性）电解电容器采用双氧化膜结构，类似于两只有极性电解电容器将两个负极相连接后构成，其两个个电极分别与两个金属极板（均粘有氧化膜）相连，两组氧化膜中间为电解质。

　　交流用电解电容器，分类有很多种，主要用途有：电动机起动用，高频电解电容，专用充放电用。

　　1.电解电容器的特征，其优点即体积小而具大容量。
　　2 电解电容器也与其它薄膜等电容器一样具有直流呈开路状态，交流近似短路状态。对低频有阻碍，对高频畅通无阻特性。
　　3.与其他的纸电容器、钽质电容器、薄膜电容器等比较，其电气的特性有如下的缺点:
　　　(1) 、制品损失(D.F.)较大。
　　　(2) 、静电容量容许差较大。
　　　(3) 、泄漏电流较大。
　　　(4) 、长期放置时泄漏电流增加较大。
　　　(5) 、使用周围的条件(温度、频率)变化则特性的变化亦较大。

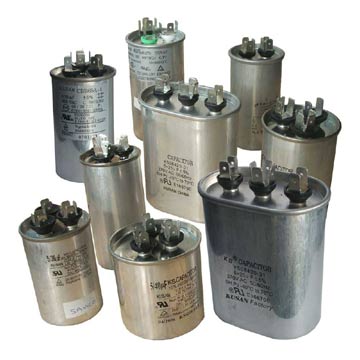

图4 交流用电解电容器

　　使用电解电容器非常要注意以下几点：

1. 铝电解电容器分正负极，不应加反向电压或交流电压。对可能出现反向电压的电路，应选择无极性电容器。注意：即使无极性电容器，也不能直接用于交流电路。
2. 对需要快速充放电的电路，不应使用铝电解电容器，而应选择特别设计的具有较长寿命的电容器。
3. 不应使用超载电压。
4. 直流电压和纹波电流叠加后的峰值电压不应超过额定工作电压。
5. 若两个以上电容器串联，应确保施加电压低于额定值，而且要并联一个平衡电阻，以使每个电容器所加电压相等。
6. 电容器使用温度与寿命的关系
   请勿让电容器使用超出电容器最高工作温度，电容器的寿命取决于使用温度，一般状况下使用温度每降低10℃，预期寿命延长一倍，故尽可能在低温下使用电容器。
7. 压力释放装置（防爆口）
   建议在电容器顶部压力释放装置处至少预留3mm之空间，若无法提供此空间则压力释放装置将无法完全启动。
8. 电容器储存
   当电容器在无负载电压状况下长时间储存后，漏电流将增加，要使电容器恢复正常，需在使用前以额定电压再次充电，如果电容器储存超过6个月，建议以额定直流工作电压于1KΩ串联电阻保护下并进行充电30分钟，同时必须将电容器储存于正常温度15~35℃含湿度70%RH以下的环境下。

　　电解液（铝-电解液电容）：

　　电解液是最传统的电解质，电解液是由GAMMA丁内酯有机溶剂加弱酸盐电容质经过加热得到的。普通意义上的铝电解电容的阴极，都是这种电解液。

　　使用电解液阴极有不少好处：首先在于液体与介质的接解面积较大，这样对提升电容量有帮助；其次是使用电解液耐高温能力不错，可使用SMT工艺，同时耐压性也比较强；此外，使用电解液做阴极的电解电容，当介质被击穿之后，只要击穿电流不持续，那么电容能够自愈（金属氧化物可以自动生成）。

　　电解液电容也有其不足之处：首先是在高温环境下容易挥发、渗漏，对寿命和稳定性影响很大，在高温高压下电解液还有可能瞬间汽化，体积增大引起爆炸；其次是电解液所采用的离子导电法其导电率很低，只有0.01S/CM（电导率，欧姆的倒数），这造成电容的ESR值（等效串联电阻、阻抗）特别高。

　　阳极为铝、阴极为电解液的电容，其正式名称是铝电解液电容，因为有液体存在，所以被称为“液态”电容。
