OTL甲乙类互补对称放大电路

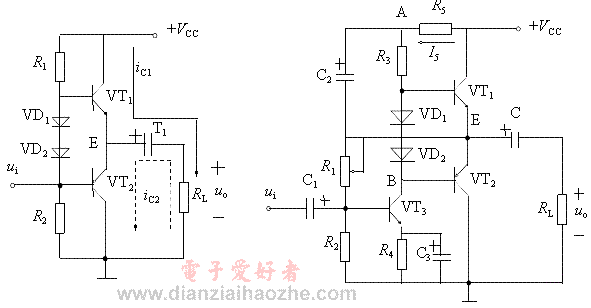

如图所示，OTL放大电路采用单电源供电，在VT1、VT2共同的输出端E与负载R_L之间串联一只大容量电容器C。在没有输入信号时，调整基极电路的参数，使得电容C两端电压为V_CC/2，即E点电位为电源电压的一半。

在输入信号的正半周时，VT1导通，电流自V_CC经VT1为电容C充电，经过负载R_L到地，在R_L上产生正半周的输出电压（电流方向如图中实线所指）。在输入信号的负半周时， VT2导通，电容C通过VT2和负载R_L放电，即已充电的电容C起着电源-V_CC的作用，在R_L上产生负半周的输出电压（电流方向如图中虚线所示）。只要选择时间常数R_LC足够大，则电容C两端电压U_C=V_CC/2基本不变，形成了与双电源供电相同的效果，只是每管的供电电压变为V_CC/2。
