TDA2822 低电压双声道音频功率放大集成电路

TDA2822 BTL接法与OTL接法

TDA2822:16脚双列直插封装,内含两路音频功率放大电路,可工作于双声道或BTL放大模式。工作电源电压范围3V~15V。在VCC=6V,RL=4Ω,THD=10%,工作于双声道放大输出功率Po=0.7W×2;在VCC=6V,RL=8Ω,THD=10%,工作于BTL放大输出功率1.4W。

TDA2822双声道(OTL)接法

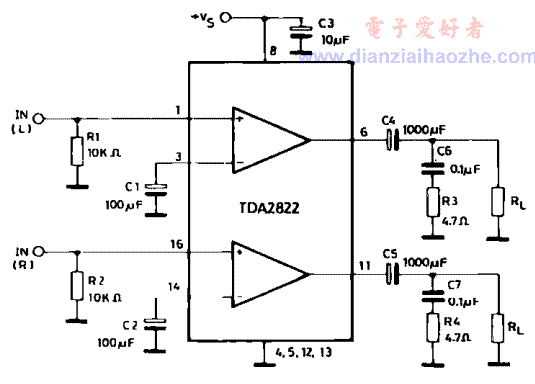

TDA2822双声道应用电路
电路图

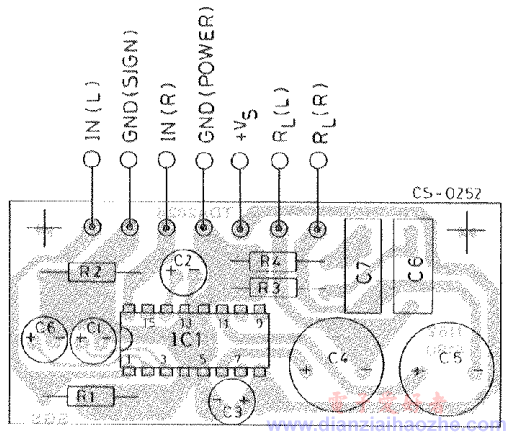

TDA2822双声道接法印刷电路板
PCB板

TDA2822 BTL接法应用电路

TDA2822 BTL接法应用电路
电路图

TDA2822 BTL接法印刷电路板
PCB板
