欧姆定律练习题（六）

21 ．为了测出小灯泡灯丝的电阻，小明选用了电流表、电压表、电池组、滑动变阻器、开关、导线等器材，请你帮他完成：

(1) 画出实验电路图：

(2)  小明在闭合开关前将变阻器连入

电路的阻值调到最大处，你知道这是为什么吗？

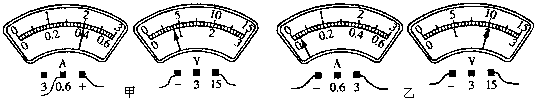

(3) 在某次测量中，电流表、电压表的示数如下图甲所示，则这时通过小灯泡的电流是 __________A ，小灯泡两端的电压是 ________V ，算出小灯泡的电阻是 ____________ Ω

(4) 若实验中，其实验方案与操作过程均正确，两表的示数如上图乙所示，你认为这个实验可以改进的地方是： ___________________________________________ ，你这样做的理由是 _________________________________________________ 。

四、计算题：（ 27 分）

22 ．有一个小灯泡的电阻为 12 Ω，正常工作时的电压为 6V ，将其接在电压为 9V 的电源上，为使其正常发光，需如何接入一个阻值为多大的电阻才行？

23 ．如图所示，电源电压为 6V ， R 1 =10 Ω， R 2 为最大阻值为 20 Ω的变阻器，求在移动 R 2 滑片的过程中， 、 的示数变化范围各为多大？

24 ．如下图所示，电源电压为 6V ，当 AB 相连时，电流表的示数为 0.4A ；当 AB 、 CD 分别相连时，电流表的示数为 0.7A ，求当 BC 相连时电流表的示数。

欧姆定律提高测试题

1、温度 2. 由下而上，导电能力越来越强；由上而下，绝缘能力越来越强；导体和绝缘体无绝对界限

3. ② .③.④.⑤.⑨，①.⑥.⑦.⑧ 4.无电阻，电流通过超导体时无电能的损失，常温下的超导材料未找到

5. ① .②，导体；③.④，绝缘体 6.牛顿，牛顿第一定律；阿基米德   阿基米德定律；阿基米德   杠杆原理 7.可以连续地改变接入电路的电阻，可以知道接入电路的阻值 8. 0.4A 2V 4V   9. 2A 1A 3A 2 Ω 10.C11.D12.A13.D14.A15.A16.B17.B18.D19.D 20. 在电阻一定时，电流与电压成正比；不成，不符，每次实验中不同电阻两端电压未保持一定 21. 略；保护电路元件； 0.4   4   10 ；应选较小的电流表量程，被测电流小于 0.6A   22. 应串联一个 6 Ω的电阻 23. 0.2A － 0.6A   4V － 6V 24. 6/35A
