欧姆定律练习题（七）
四、计算题：（ 30 分）
19 ．如图所示的电路， R 0 ＝ 4 Ω，电源电压为 6V ，当闭合开关 S 2 ，断开开关 S 1 、 S 3 时， 示数为 0.5A ，若断开开关 S 2 ，闭合开关 S 1 、 S 3 时，求：① R X 的阻值。②断开开关 S 2 ，闭合开关 S 1 、 S 3 时， 的示数。
20 ．如图示，电源电压恒定，变阻器 R 的最大阻值为 R 0 ，合上开关 S ，当滑片位于 A 点时， 示数为 I A ；当滑片位于 B 点时， 示数为 I B 。请你写出计算 R x 的表达式（用 R 0 ， I A 、 I B 表示）
21 ．如图所示，电源电压为 6V ， R 1 ＝ 12 Ω， R 2 为 0 ～ 20 Ω的滑动变阻器， 的量程为 3A ，合上 S 。求：① 最小示数？②为保证 的安全，变阻器接入电路的阻值范围？
五、科学探究题（ 10 分）
22 ．现有各种规格的不锈钢丝和铜丝。请你设计实验研究方案，比较不锈钢和铜这两种材料的导电性能。
①实验研究中对不锈钢丝和铜丝的选取有何要求？
②你用什么方法显示材料的导电性能？（可画出相应的电路图加以说明）
=====答案=====
欧姆定律拓展测试题
1. 大 长度；小，横截面积 2. 50 ， 10 ， 6 3. 6 ， 20 ， 20/3 4. 20 ， 4 5. 6 ， 6 ， 0 6. 2.5 7. 变大 变大 8. 50 ，等效法 9.D10.A11.B12.D13.A14.B15.C16A 17.U/I ， I 1 /I 1 -I 2 R 0 ，两种方法均可行，但第 1 种方法可减小误差。

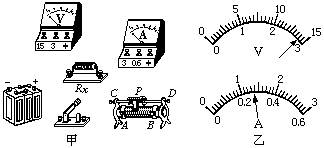

• 0.6 ，提高测量结果的准确性，温度；略； 2.8 ， 0.28 ， 10 ， 10.1 Ω；测量的误差 19. 8 Ω； 2.25A
20. R X =I B /I A -I B R 0 21. 0.8A ； 2.4 Ω－ 20 Ω 22. 略
