  桥式整流电路电感滤波优点:整流二极管的导电角大,峰值电流小,输出特性较平坦。

  桥式整流电路电感滤波缺点:存在铁心,笨重、体积大,易引起电磁干扰,一般只适应于低电压、大电流的场合。

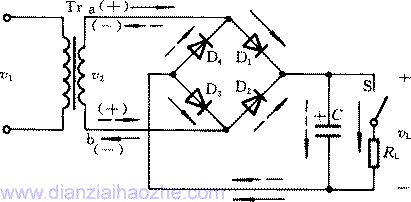

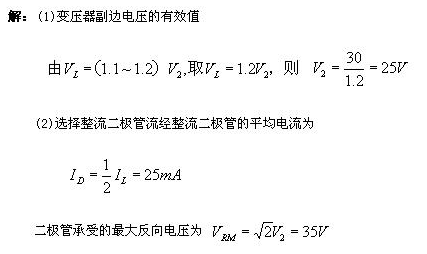

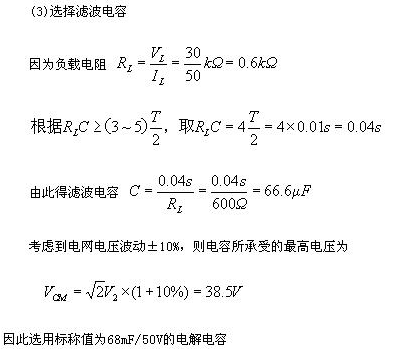

  例1桥式整流器滤波电路如图所示,已知V1是220V交流电源,频率为50Hz,要求直流电压VL=30V,负载电流IL=50mA。试求电源变压器副边电压V2的有效值,选择整流二极管及滤波电容。

桥式整流电路原理;电感滤波原理;电容滤波原理

桥式整流电路原理;电感滤波原理;电容滤波原理
桥式整流电路原理;电感滤波原理;电容滤波原理

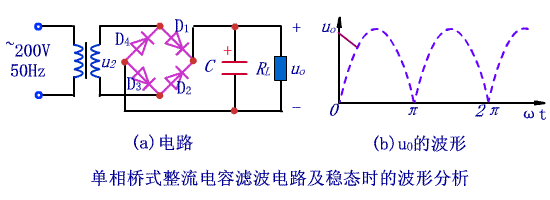

桥式整流电容滤波原理

 电容滤波电路利用电容的充、放电作用,使输出电压趋于平滑。

桥式整流电路原理;电感滤波原理;电容滤波原理

当u2为正半周并且数值大于电容两端电压uC时,二极管D1和D3管导通,D2和D4管截止,电流一路流经负载电阻RL,另一路对电容C充电。当uC>u2,导致D1和D3管反向偏置而截止,电容通过负载电阻RL放电,uC按指数规律缓慢下降。

当u2为负半周幅值变化到恰好大于uC时,D2和D4因加正向电压变为导通状态,u2再次对C充电,uC上升到u2的峰值后又开始下降;下降到一定数值时D2和D4变为截止,C对RL放电,uC按指数规律下降;放电到一定数值时D1和D3变为导通,重复上述过程。

RL、C对充放电的影响

桥式整流电路原理;电感滤波原理;电容滤波原理

电容充电时间常数为rDC,因为二极管的rD很小,所以充电时间常数小,充电速度快;RLC为放电时间常数,因为RL较大,放电时间常数远大于充电时间常数,因此,滤波效果取决于放电时间常数。

电容C愈大,负载电阻RL愈大,滤波后输出电压愈平滑,并且其平均值愈大。
