MIC2951应用电路及扩流电路

浏览
发布时间 2009-06-18

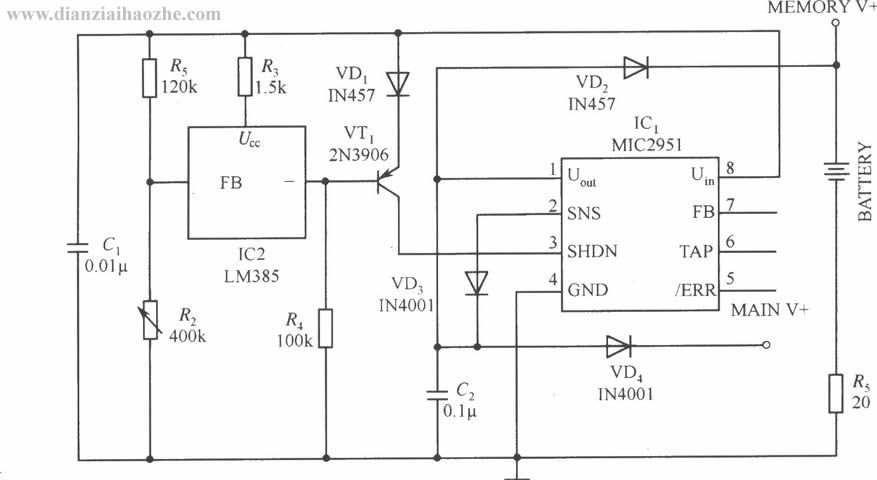

MIC2951构成的具有输入欠压关断功能的稳压器电路
如图所示的电路是采用MIC2951构成的具有输入电压低到某一设定值时便可断开电路的稳压器电路。该电路的设定是:输入电压低到5.5V时,关断;高于6.0V时,又重新启动。关断状态时的内部损耗电流为150μA。

MIC2951应用电路及扩流电路

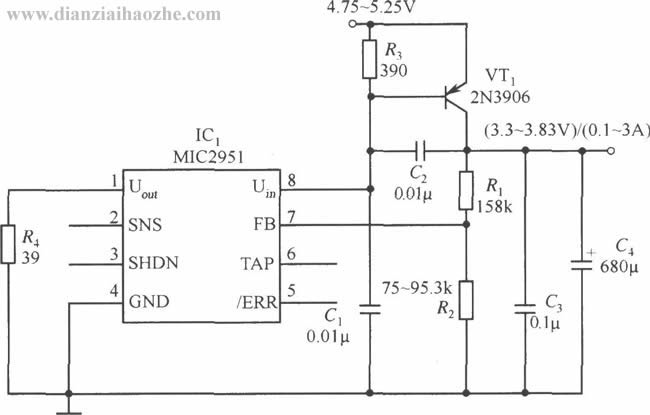

MIC2951和PNP型晶体管组成的扩流电路
如图所示的电路是采用MIC2951构成的外加一个PNP型晶体管就能将MIC2951的输出电流扩至0.1~3A左右的稳压器电路。该电路的输出电压为 Uo=1.235(1 R1/R2),另外,该电路的输出端除了加一个0.1μF的小滤波电容(C3)以外,为了提高输出端电压的稳定度以及降低输出端的噪声,我们还必须另加一个680μF的大电解电容(C4)来进行滤波。
