BL8505开关型DC/DC升压稳压芯片

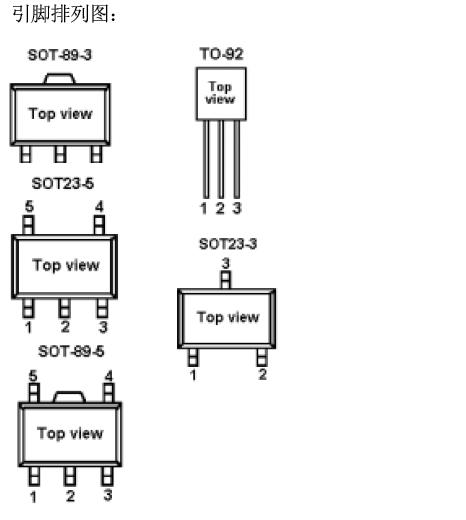

BL8505的封装外形分为SOT-23-3、SOT-23-5、SOT-89-3、SOT-89-5、TO-92几种。它们的引脚排列图如下：

BL8505的其它可代换型号：ME2100 TPS6734I MAX734

简介：

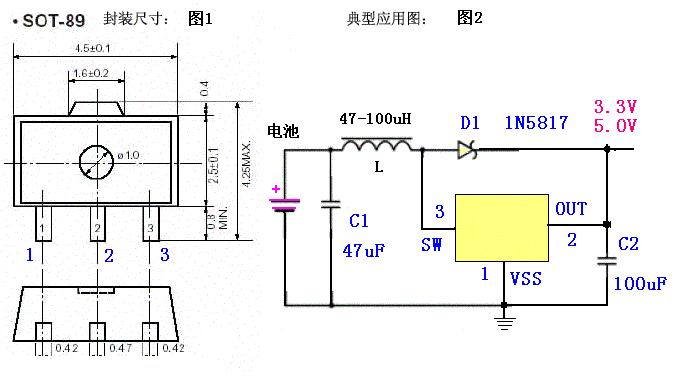

BL8505 系列是PFM控制的开关型DC/DC升压稳压芯片。0.8V的启动电压、高达180mA的负载驱动能力（当Vin=1.5V,Vout=3.3V）、87％的转换效率(Vin>2V,Vout=3.3V,Iout<100mA)使得BL8505非常适合于便携式1～4节普通电池应用的场合，如手电筒适用的白光LED驱动电路等。

BL8505 在电路设计及生产中，特别针对开关电路固有的噪声问题进行了改良，极大的减小了对其周边电路的干扰。
BL8505 电路采用了高性能的参考电压电路结构，以及在生产中引入修正技术，保证了输出电压的高输出精度及低温度漂移。
BL8505 可提供SOT-89-3、TO-92 及SOT-23-5 等封装形式。在SOT-23-5 等封装形式中，通过CE 使能端，可方便控制芯片的开关，使芯片的功耗达到最小。
