两款光电鼠标电路

浏览
发布时间 2009-05-06

光电鼠标电路一般由两片集成电路与外围元件组成。一片稍大的是COMS 感光集成电路,另一片一般为鼠标专用集成电路。CMOS 感光芯片通过检测光电部件因鼠标移动产生的光线变化而得到位置信号,送到鼠标专用集成电路 的X、Y 输入端。而鼠标专用集成电路再检测左、右按键,滚轮键及滚轮前后转到等信息随着CLK时钟信号一起传输给计算机的PS2 或USB 端口。

USB 光电鼠标电路

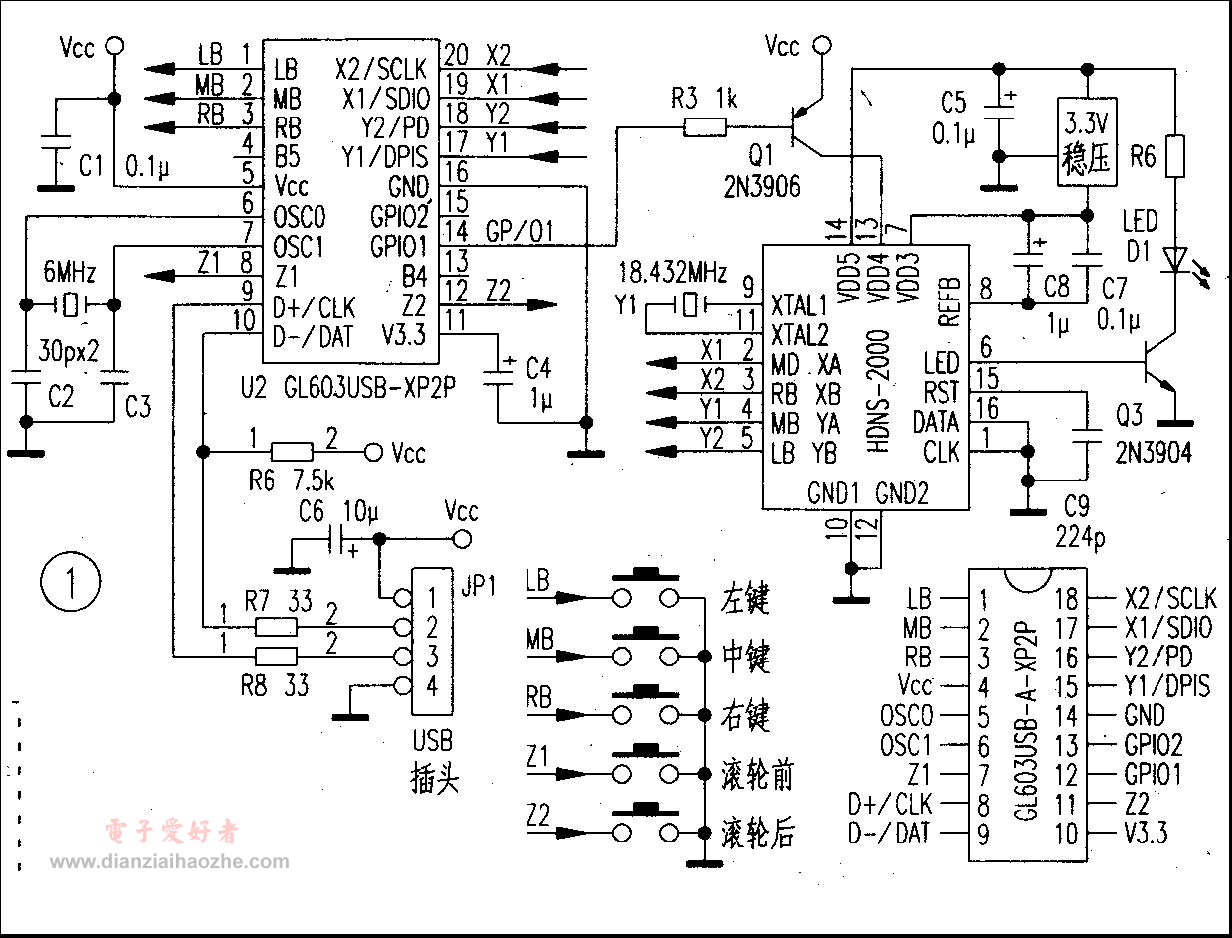

图①为使用GL603 - USB 鼠标集成电路芯片和H2000(400CPI、每秒1500 次扫描) 光电感应芯片的USB光电鼠标电路图。

USB光电鼠标电路图

PS2 接口鼠标电路

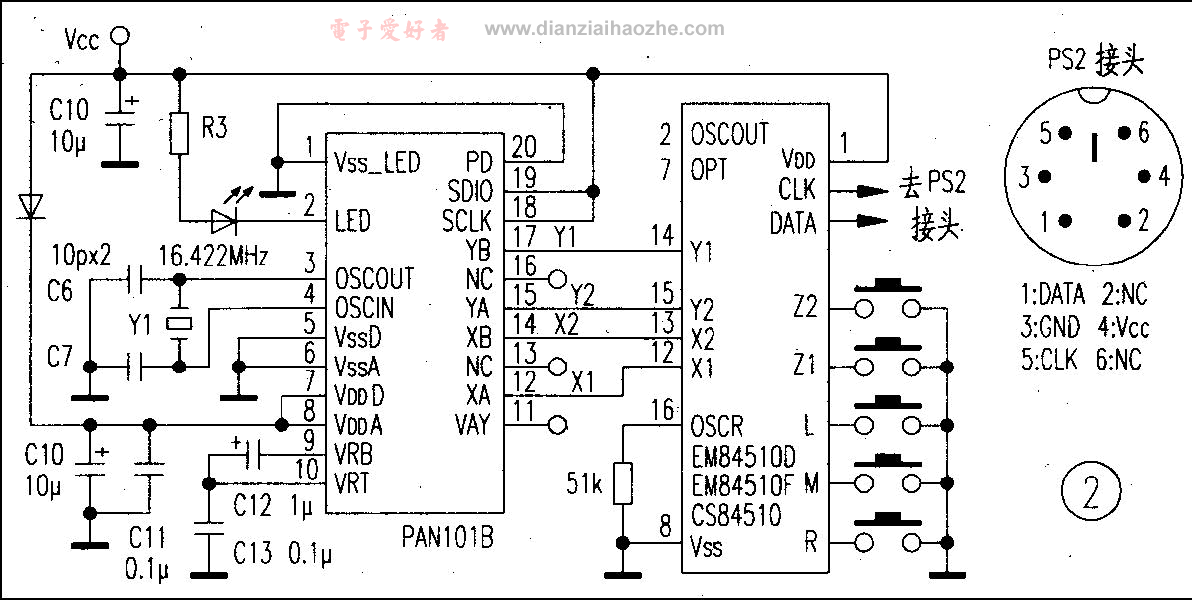

图②为使用PAN101 - 208 (800CPI 光学分辨率,2000 次扫描/ 秒) 光电感应芯片和84510 系列鼠标集成电路芯片的PS2 接口光电鼠标电路。

PS2接口光电鼠标电路图
