2档热度和3档热度的电吹风电路

浏览
发布时间 2009-03-04

  电吹风电路如下图,这只是电吹风内部应用电路的一种方案,也是最简单的应用电路,分别是具有2档热度选择和3档热度选择的两款电吹风电路,并且,它们的风力是不能调节的,所以在低档的电吹风中较为常见。

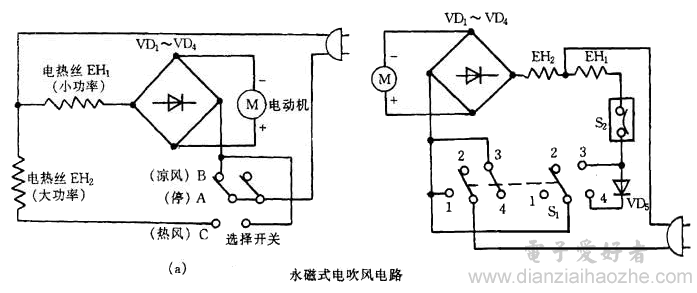

电吹风内部电路图

  图(a)电路中,交流220V电压经小功率电热丝Eh1降压及二极管VD1-VD4组成的桥式整流器整流后供给电动机,电动机带动风叶旋转,向吹风口吹风。控制开关是一个装在手柄上的按钮型双刀三掷开关,开关在A位时,电路不通,电吹风不工作;开关在B位时,电动机通电旋转,电热丝EH1发微热,可以使吹出的风不致于太凉,可使人不感到寒意;开关在C位时,同时接通电动机和大功率电热丝EH2,电吹风送出热风。

  图(b)为具有热、温、冷风的永磁式电吹风电路。Eh1是大功率电热元件,与温控器S2串联,EH2是小功率发热元件,又是降压电阻。220V电压经EH2降压后,再经VD1-VD4构成的整流电路转换为直流,为永磁式电动机供电。

  控制开关为双刀四掷开关。当S1置于1时,电动机和小功率电热丝EH2通电,电吹风送出冷风;当选择开关置于位置2时,电路不构成回路,停止工作;当选择开关置于位置3时,电动机和大功率电热丝Eh1通电,电吹风送出热风;当S1置于位置4时,电动机通电运转,Ehl经二极管通电,二极管将电流波形滤掉一半,,因此电流变为正常电流的一半,Eh1发热降低为一半,故电吹风送出温风。温控器当电吹风温度过高时自动断开,在热风和温风时起到保护作用;当温度降低时,又自动接通电路。
