5G28运放内部电路图

浏览
发布时间 2009-03-02

  高输入阻抗运算放大器5G28具有结型场效应 ——双极型相容工艺制作的单片集成电路,由于输入级采用P沟道级型场效应晶体管构成,因而具有输入阻抗高,转换速率高等优点,电路可作微电流放大,阻抗变换,高速D/A转换,高阻抗宽带放大等各种电路,并兼有通用型运算放大器的其它优点。

  5G28运算放大器封装外形:

  5G28运放封装外形

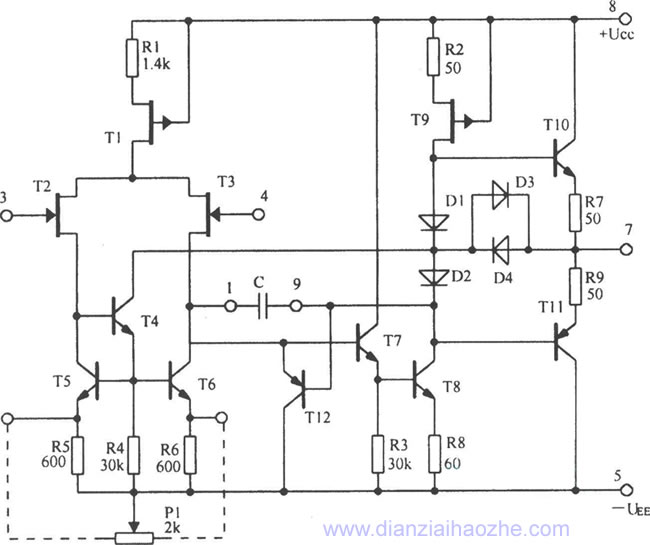

  5G28运算放大器内部电路图:

5G28运放内部电路图

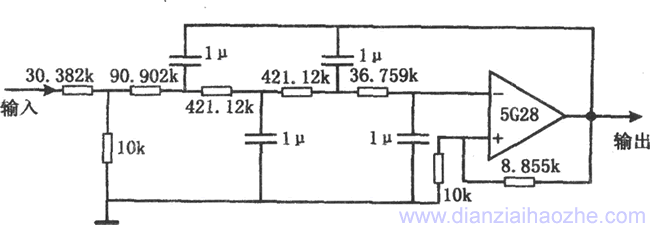

   5G28运放组成的甚低频有源滤波电路:

5G28组成的甚低频有源滤波电路

  这是一个巴特沃兹四阶有源低通滤波器,适用于滤除直流电平信号上的甚低频随机脉冲噪声干扰电压,其截止频率(-3dB)约为8Hz,在18Hz处,增益下降20dB。通带内固有衰减为0.467。输入电阻约为40kΩ。滤波器网络电阻均采用数个金属膜精密电阻串联而成。如果其中1μF电容能达到相当精度,则截止频率fc接近理论值。
