卤素灯(石英灯)电子变压器

浏览
发布时间 2008-11-27

卤素灯又称石英灯,具有聚光性好、亮度高、显色性好、外形新颖和寿命长等优点,广泛应用于舞厅、宾馆和商场等场所做局部照明。由于普通卤素灯工作电压为12V,需要配备电源变压器才能使用,虽然使用工频变压器简单易用,但因效率低、体积重量大等原因而逐渐较少使用。近年来,电子变压器以其高效率、小体积等优势已被大量应用于低压卤素灯照明场合。本文介绍一种在国内应用较多、整机性能指标较好的卤素灯电子变压器电路。

一、电路图

卤素灯电子变压器电路

卤素灯电子变压器实物外形

二、工作原理

L1、L2、C1组成EMC网络,一方面可以防止本机干扰泄漏到电网,另一方面又可以抑制从电网窜入的各种干扰信号。RV1是压敏电阻,用来旁路电网上的瞬间过压,以保护后级电路。T1选用φ10mm的磁环,N1、N3绕4匝,N2绕1匝,漆包线全部采用φ0.3mm线径;T2使用EE28磁芯,N1用φ0.3mm漆包线绕120匝,N2用φ1.0mm漆包线绕12匝,磁芯不留气隙,组装后须用树脂浸渍处理以固定和防潮。

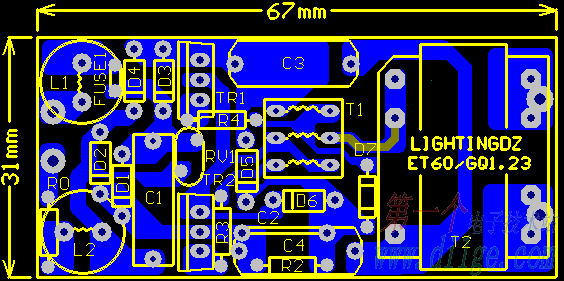

三、PCB图

卤素灯电子变压器电路板
