定时渐亮照明灯

浏览
发布时间 2008-10-22

  这是一个定时渐亮照明灯,用一个微动开关启动,起先灯以微亮发光,过几秒钟后才全亮照明,再过约2min灯自动熄灭。它适用于夜间用灯,渐亮可使人的眼睛逐步适应,避免突然的强光刺激,又可节能和延长灯的寿命。

定时渐亮照明灯

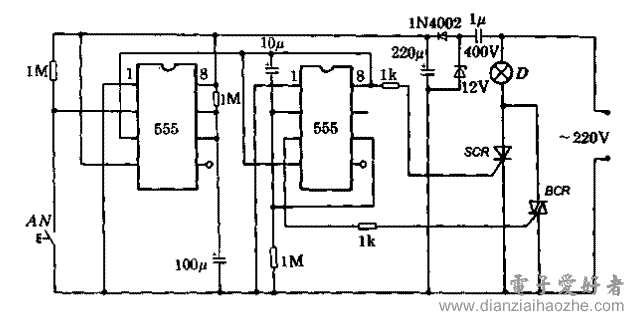

  电路如图所示,使用两块555(或一块556),一块555作照明定时单稳工作,另一块用作延时后全亮单稳控制。AN是启动开关,D是照明灯。工作电源采用电容器降压方式,用12V左右稳压二极管限压。

  在无需照明的常态下,图左555第2脚为高电平,第6和7脚充电上升为高电平后立刻放电为低电平,第3脚也处于低电平,使图右555无电源不工作,SCR和BCR均不导通,灯D无电不亮。

  按一下开关AN后,图左555立刻受触发进入单稳延时状态输出高电平,驱动SCR半波导电点灯,同时提供给图右555工作电源电压。起初,图右边555第2和6脚为高电平,第3脚输出为低电平,BCR不导通,这时第2和6脚电位因充电电流减小而逐渐下降。当图右555第2脚电位下降到电源电压三分之一时,第3脚输出变为高电平,驱动BCR导通,灯D点亮。以后直到图左555单稳延时结束,第3脚恢复为低电平,SCR截止,同时图右555失电停止工作,BCR也截止,灯D断电自动熄灭。

  按图中元件值,灯微亮时间约10S,灯照明时间约2min,分别由两个单稳定时阻容积决定。通常D的功率在200W以内,SCR可用1A/400V以上单向晶闸管,BCR可用1A/400V以上双向晶闸管。若灯的功率在200W以上,则SCR和BCR要选用更大额定电流的品种型号。
