一种简单的40W日光灯电子镇流器电路

浏览
发布时间 2008-11-28

市场上的日光灯电子镇流器价格不一,质量也参差不齐。下面给出一种价格便宜的日光灯电子镇流器电路图,其电路很简单:

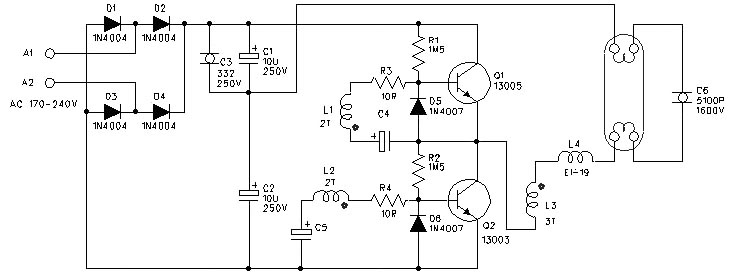

日光灯电子镇流器电路图
日光灯电子镇流器(点击图片放大)

在上图中,220V市电从A1,A2接入,D1-D4四只二极管构成全桥整流,C1,C2高压电容串联分压并作滤波。Q1与Q2两个三极管和电感L1-L3等组成半桥式高频振荡器。两只二极管D5与D6的作用是保护三极管免受损坏。电感L4和C6构成谐振回路,灯管电离导通后L4作为阻流用。

元件选择

电阻、电容、二极管、三极管按图示即可。电感L1-3用3根单芯PVC线绕在外径10mm内径6mm高5mm的环型磁芯上,L1-2绕2T,L3绕三圈,注意同名端的接法。L4采用EI-19的磁芯,线径、匝数参数缺失,但查阅一些资料匝数约在200-300T左右。

标签: 日光灯, 镇流器
