声控、光控、触摸控制延时照明灯

浏览
发布时间 2008-11-28

本例介绍一款由声、光控制及人体触模控制的延时照明灯电路。将该装置安装在楼道、走廊或卫生间等场所,在夜间,有人走动或发声时,灯会自动点亮延时数秒后自动熄灭。在白天,若触摸电极片A,则自动灯会受触发而点亮。

电路工作原理

该声、光、触摸三控延时照明灯电路由电源电践声控电路、光控电路、触摸控制电路、延时电路、继电器驱动电路等组成.

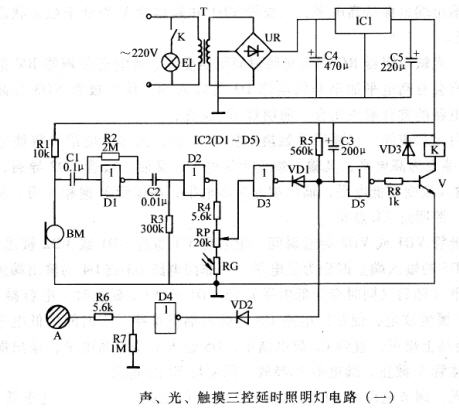

声光触摸三控制照明灯

电路中,电源电路由电源变压器T、整流桥堆UR、三端集成稳压器IC1及滤波电容器C4、C5等组成。照明灯EL与继电器的常开触头K串联后,并接在电源变压器的一次绕组两端;声控电路由传声器BM、数字集成电路IC2内部的非门电路D1、D2及电阻器RI一R4、电容器C1、C2等组成;光控电路由光敏电阻器RG、电位器RP、电阻器R4、IC2内部的非门电路D3、二极管VDI等组成;触摸控制电路由电极片A、电阻器R6、R7、集成电路IC2内部的非门电路D4、二极管VD2等组成;延时电路由电阻器R5、电容器C3、IC2内部的非门电路D5等组成;继电器驱动电路由继电器K、二极管VD3、晶体管V及电阻器R8等组成。交流220V电压经电源变压器T降压、UR整流、C4滤波及IC1稳压后,在C5两端产生+5V电压,供给继电器和整个控制电路。

接通电源后,整个控制电路工作在守候状态,非门电路D5输出低电平(0V),使晶体管V截止,继电器K的常开触头不吸合,照明灯EL不亮。

当有人走近该自动灯或有声响发出时,传声器BM将声音信号变换成电信号,此电信号经非门电路D1构成的交‘流线性放大器放大后,经非门电路D2反相后输出高电平,使非门电路D3的输出端变为低电平,二极管VD1导通,非门电路D5的输出端变为高电平,使晶体管V饱和导通,继电器K的常开触头闭合,照明灯EL发光。

在白天输人端低电平飘共他声响,也不会由高电平加人非们电路D3的受光照而阻值变小,非门电路D3的输入端始终为,二极管VD1和晶体管V均处于截止状态,照明,即使有人脚步声益茸械声响,因为光敏电阻器RG,输出端也保持高电平灯EL不亮

夜晚,光敏电阻器RG因无光照射而阻值变大,此时若传声器BM拾取到声音信号,则会有高电平加至非门电路D3的输人端,使二极管V D3和晶体管V导通,继电器的常开触头闭合,照明灯EL点亮。

不管白天和夜间,只要用手触摸电极片A后,人体感应信号将使非门电路D4的输人端变为高电平,其输出端变为低电平,又使二极管VD2导通,非门电路D5的输人端变为低电平,输出端变为高电平,晶体管V饱和导通,继电器K通电吸合,照明灯EL点亮。

在二极管VD1或V D2导通瞬间,电容器C3通过VD1或V D2被迅速充电,非门电路D5的输人端立即变为低电平。当非门电路D3或D4的输出端由低电平变为高电平(随后又同时变为低电平)使VD1或V D2截止时,电容器C3通过电阻器R5缓慢放电,使非门电路D5的输人端仍维持一点时间的低电平,照明灯EL不会马上熄灭,直到C3放电结束,D5输人端变为高电平,输出端变为低电平,晶体管V截止,继电器K释放,照明灯EL才熄灭。

在白天,调节电位器RP的电阻值,使非门电路D3输入端电压低于玖Vcc/3(1. 65V)以下,使其驱动端保持高电平,同时,还可以调节光控的灵敏度。

R5、C3为时间常数元件,改变R3的电阻值和C3的电容量,可改变灯亮至灯灭的延时时间。电阻值、电容量越大,延时时间越长。调节R2的电阻值,可以调节声控的灵敏度。

元器件选择

R1一R7均选用1/4W的金属膜电阻器或碳膜电阻器。系列的光敏电阻器。

RG选用MG45t系列的光敏电阻器。

RP选用合成膜微调电位器。

C1和C2均选用涤纶电容器;C3一C5均选用耐压值为16V以上的铝电解电容器。

VD1一VD3均选用1N4148型开关二极管。

UR选用2A、50V整流桥堆,或用四只1N5401硅整流二极管桥式连接后代替。

V选用S9013或C8050型硅NPN型晶体管。

IC1选用LM7805型三端集成稳压器;IC2选用CD4069型六非门数字集成电路。

T选用10VA、二次电压为6V的降压变压器。

BM选用驻极体传声器。

K选用4098型5V直流继电器。

触摸电极片可用金属片自制,剪成1一2em2的圆形或方形。
