两款不用万用表的晶体管测试电路

来源 《200晶体管电路》
浏览
发布时间 2013-10-23

用万用表测试三极管的方法以前多次介绍过,近日看到国外电子网站上的相关文章,一些小电路供测试三极管用,电子初学者可以看一看。

一、需要手指帮助的“三极管测试仪”

需要手指帮助的“三极管测试仪”

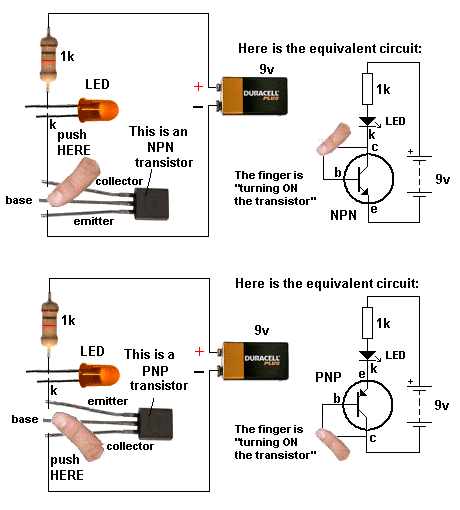

如上图,针对NPN和PNP两种三极管有不同的接线方法,左边是实物连接图示,右边是等效电路图示。用人体手指充当三极管基极的偏置电阻,如果三极管良好,手指同时触摸三极管基极和集电极时发光二极管将被点亮,手指离开时熄灭。多只三极管对比测试还可粗略估计各个管子的放大倍数。

二、低频振荡器电路用于测试三极管

低频振荡器电路用于测试三极管
电路图

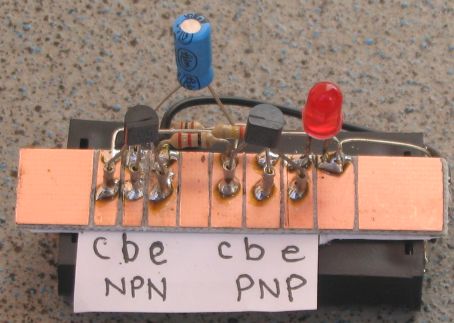

低频振荡器电路用于测试三极管 实物连接图
实物连接图

这里是另一个晶体管测试仪。这是一个基本的高增益反馈放大器,10uF电容和330K电阻的大小将影响LED闪烁频次。拆下一个晶体管,插入未知晶体管。当三极管的引脚上与照片中的一致时,LED会闪烁。这可以分别测试NPN型和PNP型三极管。要关闭本机,取出一个晶体管即可。
