2SC2482高压开关三极管参数

浏览
发布时间 2009-08-25

2SC2482是东芝NPN型外延型小功率高压开关三极管,它主要用于高压开关和放大器应用、彩电行驱动应用、彩电色度输出应用等。

2SC2482特点
高击穿电压:VCEO = 300 V
小集电极输出电容:Cob= 3.0pF(典型值)
推荐用于彩色电视色度输出和行输出的驱动放大。

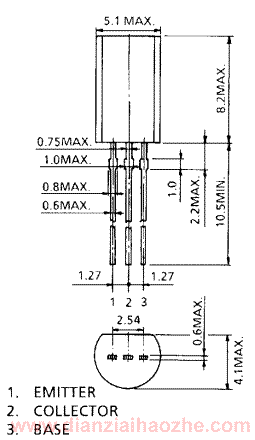

2SC2482外形尺寸参考数据
2SC2482

2SC2482绝对最大额定值(Ta = 25℃)

集电极-基极电压 VCBO=300V
集电极-发射极电压 VCEO=300V
发射极-基极电压 VEBO=7V
集电极电流 IC=100mA
基极电流 IB=50mA
集电极耗散功率 PC=900mW
结温 Tj=150℃
贮藏温度范围 TSTG=-55℃~150℃
